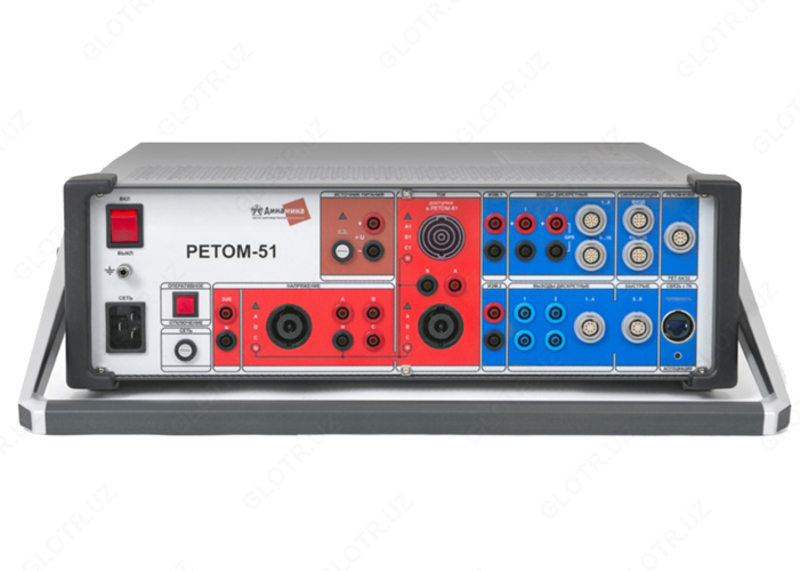

РЕТОМ-51 Комплекс программно-технический измерительный
Артикул: РЕТОМ-51 В наличии
от 10 сум от 10 шт.
-
от 10 сум
от 10 шт.
Описание
Источники тока
| Количество | 3 |
| Максимальный ток в разных режимах: | |
| - один источник | 36 А; 700 ВА |
| - три источника параллельно | не менее 100 А; 1400 ВА |
| - постоянный ток | 30 А |
| Минимальный шаг изменения тока | 1,0 мА |
| Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 45 до 65 Гц | ± (0,004Х + 0,00004Xk) А |
Источники напряжения
| Количество | 4 независимых |
| Максимальное значение напряжения в разных режимах: | |
| - один источник | 135 В; 80 ВА |
| - три источника последовательно | 405 В |
| - постоянный ток (два источника последовательно) | 380 В; 80 Вт |
| Минимальный шаг изменения напряжения | 10 мВ |
| Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц | ± (0,004Х + 0,00004Xk) В |
Источники тока и напряжения
| Диапазон частот воспроизводимых сигналов тока | 1...1000 Гц |
| Диапазон частот воспроизводимых сигналов напряжения | 1...2100 Гц |
| Минимальный шаг изменения частоты | 0,001 Гц |
| Погрешность воспроизведения частоты | ± 0,0002 Гц |
| Диапазон изменения угла фазового сдвига при промышленной частоте (50 Гц) | 0...359,999 ° |
| Минимальный шаг изменения угла фазового сдвига | 0,001 ° |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц) | ± 0,3 ° |
Источник напряжения постоянного тока (оперативного питания)
| Диапазон воспроизведения напряжения постоянного тока | 130...264 В; 300 Вт |
| Максимальный выходной ток | не менее 1,25 А |
| Коэффициент пульсации при напряжении 220 В | не более 0,5 % |
Защита от короткого замыкания, перегрузки, внешнего напряжения.
Миллисекундомер
| Диапазон измерения времени | 0,001...99 999 с |
| Погрешность воспроизведения интервалов времени | ± 0,1 % |
| Погрешность измерения интервалов времени | ± (0,001х+ 0,3) мс |
Измерение: времени срабатывания, возврата, длительности состояния, разновременности срабатывания, длительности дребезга.
Аналоговые входы
| Количество | 2 |
| Пределы измерения напряжения | 0,5...5; 5...500 В |
| Пределы допускаемой относительной погрешности измерения напряжения | ± (0,005Х + 0,0001Xk) В |
| Дополнительные функциональные возможности: | |
| - измерение тока, с помощью токовых клещей | |
| - измерение частоты | |
| - измерение угла фазового сдвига между двумя сигналами | |
| - осциллографирование | |
| - вычисление спектра сигнала" | |
Дискретные входы
| Количество | 16 |
| Тип: | "сухой контакт", транзисторный ключ, ТТЛ 15 В |
| Максимальное напряжение постоянного тока на входе, не более | 300 В |
Дискретные выходы
| Количество | 4 | 4 |
| Тип | транзистор | реле |
| Коммутационная способность при активной нагрузке: | ||
| - ток | 0,12 А | 5 А |
| - напряжение | 400 В | 250 В |
Общие характеристики
| Воспроизведение токов и напряжений по записанным осциллограммам: | |
| - формат записи | COMTRADE |
| Cинхранизация устройств: | |
| - в одном помещении при помощи кабеля синхронизации | до 9 устройств |
| - на смежных помещениях, с применением блока РЕТ-GPS | не ограничено. |
| Связь с ПК | Ethernet |
| Питание устройства испытательного: | 220 В;50 Гц |
| - потребляемая мощность, не более | 3800 ВА |
| Масса устройства, не более | 19 кг |
| Габаритные размеры устройства (с ручкой), не более | 510 х 180 х 475 мм |
