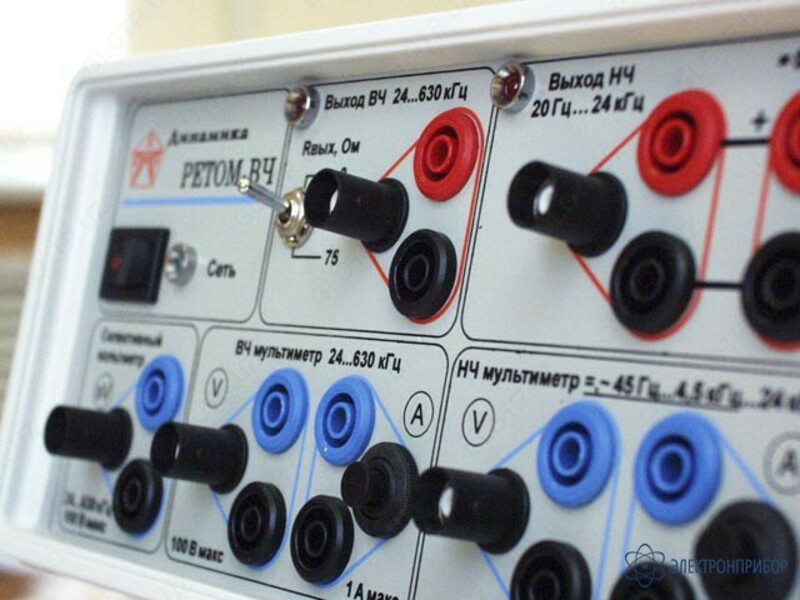

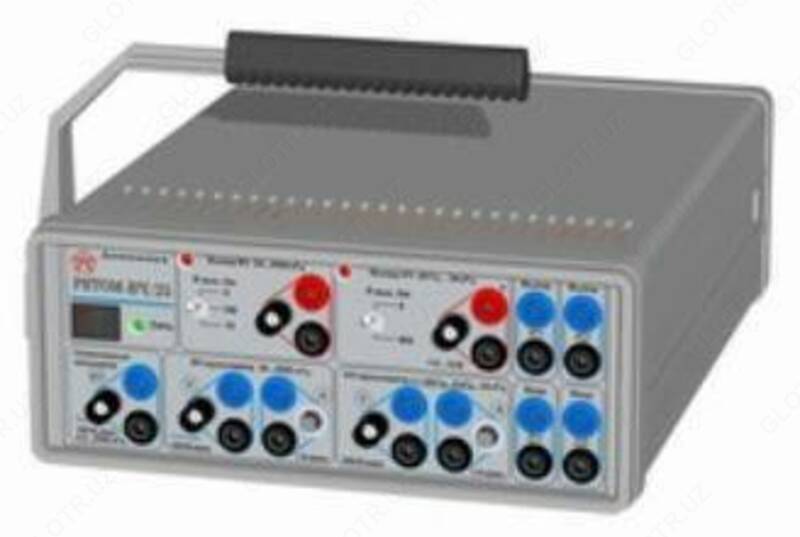

РЕТОМ-ВЧ/25 Испытательный комплекс для проверки ВЧ-аппаратуры
Артикул: РЕТОМ-ВЧ/25 В наличии-
от 10 сум
от 10 шт.
НЧ-генератор
| Диапазон частот | 20 - (45 - 24000)* Гц |
| Тип выхода | симметричный и коаксиальный |
| Диапазон выдаваемых напряжений | 0 - (0,005 - 5)* В |
| Диапазон установки уровня | минус 60 - (минус 44 -плюс 16)* дБн** |
| Максимальная выходная мощность, не менее | 10 Вт |
| Максимальная выходная мощность (Рген = 600 Ом), не менее | 16 дБм*** |
| Уровень гармонических составляющих, по отношению к Uвых (дБ0), при Рген = 600 Ом, не более: | |
| - при (Uвых до 2,5 В (10 дБн**) | - 60 дБ |
| - при (Uвых свыше 2,5 В (10 дБн**) | - 40 дБ |
| Внутреннее переключаемое сопротивление (Rген) | 0,1; 600 Ом |
| Пределы допускаемой относительной погрешности внутреннего сопротивления (600 Ом) | ± 1 % |
| Пределы допускаемой основной относительной погрешности установки частоты | ± 2·10 -4 % |
| Пределы допускаемой основной абсолютной погрешности установки выходного напряжения | ± (0,022Хизм + 0,015) В |
| Пределы допускаемой абсолютной погрешности установки уровня | ± 0,5 дБ |
Источник напряжения постоянного тока (в НЧ-генераторе)
| Наибольшее напряжение (полная шкала) | 15 В |
| Сопротивление нагрузки в режиме "Источник постоянного напряжения", не менее | 50 Ом |
| Пределы допускаемой основной абсолютной погрешности установки выходного напряжения в диапазоне от 10 до 100 % от полной шкалы | ± (0,022Хизм + 0,045) В |
* В скобках указан диапазон с нормируемыми метрологическими характеристиками
** Абсолютный уровень дБ по напряжению относительно базиса 0,775 В
*** Абсолютный уровень дБ по мощности относительно базиса Po = 1 мВт (R = 600 Ом) Примечание - В формулах основной погрешности принято обозначение:
Хизм - измеренное значение
ВЧ-генератор
| Диапазон частот | 24 - 2500 кГц |
| Тип выхода | симметричный и коаксиальный |
| Диапазон выдаваемых напряжений | 0 - (0,02 - 20)* В |
| Диапазон установки уровня | минус 40 - (минус 32 - плюс 28)* дБн** |
| Максимальная выходная мощность, не менее | 5 Вт |
| Максимальная выходная мощность (RH = 75 Ом), не менее | 37,3 дБм*** |
| Внутреннее сопротивление (Rген) | 0; 75; 150 Ом |
| Затухание асимметрии симметричного выхода, до 2,5 МГц, не менее | 25 дБ |
| Затухание несогласованности выхода, до 2,5 МГц, не менее | 45 дБ |
| Пределы допускаемой относительной погрешности выходного сопротивления (75, 150 Ом), | ± 1 % |
| Пределы допускаемой основной относительной погрешности установки частоты | ± 2·10-4% |
| Пределы допускаемой основной абсолютной погрешности установки выходного напряжения : | |
| - в диапазоне частот от 24 кГц до 1 МГц | ± (0,022Хизм + 0,06) В |
| - в диапазоне частот св. 1 МГц до 2,5 МГц | ± (0,04Хизм + 0,1) В |
| Пределы допускаемой абсолютной погрешности установки уровня: | |
| - в диапазоне частот от 24 кГц до 1 МГц (от 28 до 8 дБн**) | ± 0,4 дБ |
| - (от 8 до минус 32 дБн**) | ± 0,5 дБ |
| - в диапазоне частот св. 1 МГц до 2,5 МГц (от 28 до 8 дБн**) | ± 0,6 дБ |
| - (от 8 до минус 32 дБн**) | ± 0,7 дБ |
| Уровень гармонических составляющих, по отношению к Uвых (дБ0), при Rген =75 (150) Ом, дБ, не более: | |
| - при UВЫХ до 5 В (16 дБн**) | - 60 |
| - при UВЫХ св. 5 В (16 дБн**) | - 50 |
| Максимальное напряжение, подаваемое на выход генератора от внешнего источника через блок БС-60 (из комплекта ЗИП), не более | 100 В |
