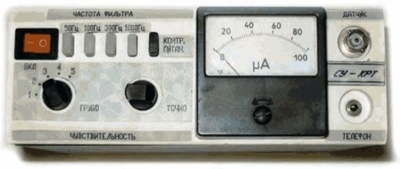

СУ-КРТ — индикатор распределения катодного тока

Product description

Назначение индикатора распределения катодного тока СУ-КРТ:

Индикатор СУ-КРТ представляет собой трассоискатель высокой точности с аналоговым определением глубины залегания трассируемого трубопровода и позволяет непрерывно диагностировать распределение защитного катодного тока на подземных металлических коммуникациях, что позволяет быстро и качественно выявить места повреждения изоляции коммуникации бесконтактным способом.

Основное назначение прибора - проверка состояния пассивной и активной защиты газопроводов посредством бесконтактного непрерывного обследования контура тока, генерируемого защитными установками.

Описание индикатора распределения катодного тока СУ-КРТ:

Приёмник обладает хорошей избирательностью и наличием 4 рабочих частот, где все частоты могут быть выполнены на заказ (от 50 Гц до 64 кГц).

СУ-КРТ выполнен в лёгком влагозащитном корпусе, являющимся экраном от внешних посторонних помех промышленной частоты и предназначен для работы в любых погодных условиях.

На каждом участке цепи нарушения выявляются по утечкам тока через повреждения изоляционных покрытий и изолирующих фланцевых соединений, а на анодном - по отсутствию тока на электродах с рокорродировавшей обвязкой. С помощью индикатора могут быть определены зоны влияния блуждающих токов от трамвайных сетей и выявлены находящиеся в электромагнитном поле токов промышленной частоты участки газопроводов.

Технические характеристики индикатора распределения катодного тока СУ-КРТ:

Параметр	Значения
Чувствительность приемника, не хуже, мкВ	2,5
Частота настройки фильтров, Гц	50, 100, 300, 1000
Полоса пропускания фильтров на уровне 0,7 , %	10
Неравномерность коэффициента усиления ( Кус ) по частотам, не более ,%	10
Вид питания	автономный
Напряжение источника питания, В	9
Время непрерывной работы, не менее, ч	48
Масса, не более, кг	1,0
Габаритные размеры, не более, мм	750х110х50
Условия эксплуатации: температура окружающего воздуха, град. С	от минус 20 до плюс 50
Влажность воздуха, не более , %	95

Комплект поставки СУ-КРТ

№	Наименование	Количество
1.	Индикатор СУ-КРТ	1
2.	Элементы питания типа «КРОНА» или 6 x 1.5В	1
3.	Датчик индуктивный	1
4.	Наушники, комплект	1
5.	Руководство по эксплуатации	1
