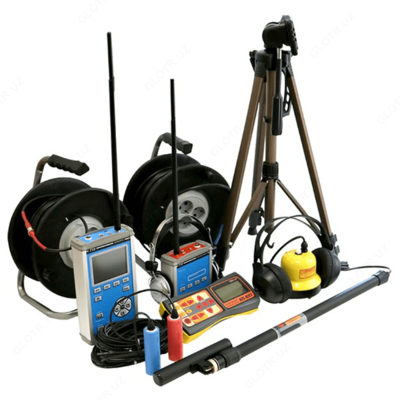

Искор-205 — корреляционный течеискатель

Product description

Особенности корреляционного течеискателя ИСКОР-205:

Рекомендуемые области применения:
- Теплосети;
- Водоканал;
- Продуктопроводы.
Назначение:
- Определение корреляционным методом местоположения утечек из трубопроводов;
- Проведение трассировки пассивным методом;
- Уточнение местам утечки акустическим течеискателем;
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Выполняемые функции:
- Поиск места разгерметизации трубопровода;
- Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.
Основные преимущества:
- Наличие радиоканалов;
- Высокая помехозащищенность;
- Оперативность и скорость расчетов;
- Ударозащищенные водонепроницаемые датчики;
- Малые габариты и вес;
- Высокая точность определения мест разгерметизации, удобство в эксплуатации;
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
- Уточнение места утечки акустическим методом в режимах «спектр» и «график».
Применение:
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб;
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Технические характеристики корреляционного течеискателя ИСКОР-205:

Параметр	Значение
Корреляционный течеискатель
Диапазоны: (при скорости звука 1300м/сек)	100, 250, 500, 1000, 2000 м
Точность	0,1% от диапазона
Диаметр контролируемого трубопровода, мм	25 ... 800
Дальность радиосвязи , м	до 200
Минимальное давление в трубопроводе, кг/см2	1,5
Фильтры: нижних частот/верхних частот Гц	100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц	60 ... 5000
Питание вычислителя коррелятора, В	4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем	2,4 ГГц
Температура окружающей среды, ºС	-20 ... +40
Дисплей	Графический, LCD, 320х240 точек
Корпус	IP42
Размеры	125х227х45 мм
Масса	1,0 кг
Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ/НР	Датчик АД
Приемник АП-027
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны - синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг
Параметр	Значение
Акустический датчик АД-247
Габаритные размеры, мм	60х130
Масса, кг	0,95
Электромагнитный датчик ЭМД-247
Тип преобразователя	Резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)
