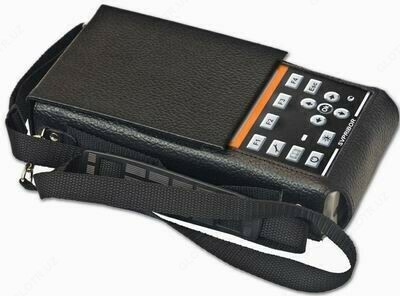

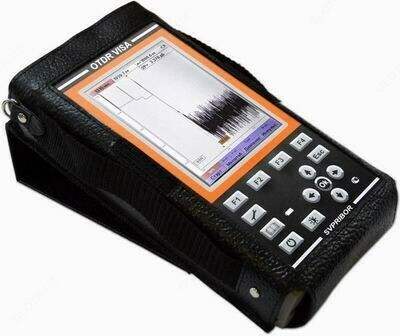

OTDR VISA — оптический рефлектометр

Product description

Описание оптического рефлектометра OTDR VISA:

OTDR VISA оптические рефлектометры на длины волн одномодовые (SM) 1310 / 1490 / 1550 / 1625 / 1650 нм с оптическими модулями М0+ / M0 / M1 / M2 и многомодовые (MM) 850 / 1300 нм M2.

Особенности оптического рефлектометра OTDR VISA:
- Cертифицированная опция измерителя мощности;
- Ethernet: Ping, рефлектометр для витой пары, удаленное управление по Интернету и ЛС;
- Цветной экран с разрешением 640х480;
- Новый софт с автоанализом в стандарте EXFO;
- Количество точек до 98 000, разрешение 5 см;
- Ускорение работы на коротких диапазонах;
- Автозапись, большой объем памяти;
- Автопроверка качества соединения ОВ с входным портом.

Сводная таблица модификаций беспроводного интерфейса OR-1 (USB):

Модификация	Длина волны оптического излучения на выходе рефлектометра, нм	Динамический диапазон	Мертвая зона по затуханию	Мертвая зона по отражению
OTDR VISA 1310/1550 М0+	1310 ± 25 / 1550 ± 25	39/37 дБ	5 метров	1,5 метра
OTDR VISA 1310/1550 М0	1310 ± 25 / 1550 ± 25	37/35 дБ	5 метров	1,5 метра
OTDR VISA 1310/1550 М1	1310 ± 25 / 1550 ± 25	34/32 дБ	6 метров	2 метра
OTDR VISA 1310/1550 М2	1310 ± 25 / 1550 ± 25	31/30 дБ	10 метров	3 метра
OTDR VISA 1310/1490/1550 M0	1310 ± 25 / 1490 ± 25 / 1550 ± 25	36/36/35 дБ	5 метров	1,5 метра
OTDR VISA 1310/1490/1550 M1	1310 ± 25 / 1490 ± 25 / 1550 ± 25	34/34/32 дБ	6 метров	2 метра
OTDR VISA 1310/1490/1550 M2	1310 ± 25 / 1490 ± 25 / 1550 ± 25	30/30/28 дБ	10 метров	3 метра
VISA 1310 M0	1310 ± 25	39 дБ	5 метров	1,5 метра
VISA 1310 M1	1310 ± 25	36 дБ	6 метровв	2 метра
VISA 1310 M2	1310 ± 25	33 дБ	10 метровв	3 метра
VISA 1550 M0	1550 ± 25	37 дБ	5 метров	1,5 метра
VISA 1550 M1	1550 ± 25	34 дБ	6 метров	2 метра
VISA 1550 M2	1550 ± 25	31 дБ	10 метров	3 метра
VISA 1550 M0+ с фильтром	1550 ± 25 с фильтром для GPON	38 дБ	5 метров	1,5 метра
VISA 1550 M0 с фильтром	1550 ± 25 с фильтром для GPON	36 дБ	5 метров	1,5 метра
VISA 1550 M1 с фильтром	1550 ± 25 с фильтром для GPON	34 дБ	6 метров	2 метра
VISA 1625 M0 с фильтром	1625 ± 25 с фильтром	39 дБ	5 метров	1,5 метра
VISA 1625 M1 с фильтром	1625 ± 25 с фильтром	35 дБ	6 метров	2 метра
VISA 1310/1550/1625 M0 с фильтром	1310 ± 25 / 1550 ± 25 / 1625 ± 25 с фильтром	-	-	-
VISA 1310/1550/1625 M1 с фильтром	1310 ± 25 / 1550 ± 25 / 1625 ± 25 с фильтром	-	-	-
VISA 1650 M0 с фильтром	1650 ± 25 с фильтром	36 дБ	5 метров	1,5 метра
VISA 1650 M1 с фильтром	1650 ± 25 с фильтром	34 дБ	6 метров	2 метра
VISA 850/1300 MМ	850 ± 25 / 1300 ± 25	22/24 дБ	12 метров	4 метров
VISA 1300 MМ	1300 ± 25	26 дБ	12 метров	4 метров
VISA 850 MМ	850 ± 25	22 дБ	12 метров	4 метров

Типы используемых модулей:

Длина волны	Типы оптических модулей	Дополнительно
1310/1550	M0+ / M0 / M1 /M2	-
1310/1490/1550	M0 / M1 /M2	-
1310	M0 / M1 /M2	-
1550	M0 / M1 /M2	-
1550 для GPON	M0+ / M0 / M1	Фильтр
1625	M0 / M1	Фильтр
1310/1550/1625	M0 / M1	Фильтр
1650	M0 / M1	Фильтр

Комплект поставки OTDR VISA

№	Наименование	Количество
1	Оптический рефлектометр OTDR VISA	1
2	Сетевой адаптер	1
3	Кабель оптический соединительный одномодовый с разъемами FC(SC)	1
4	USB- кабель	1
5	Руководство по эксплуатации	1
6	Компакт - диск с программным обеспечением	1
7	Сумка для переноски	1
8	Чехол	1
9	Аккумулятор	2
