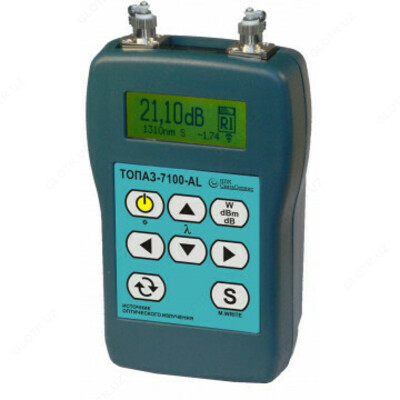

ТОПАЗ-73хх-АL — многофункциональный оптический тестер

Описание многофункционального оптического тестера ТОПАЗ-73хх-АL:

Многофункциональный оптические тестеры серии ТОПАЗ-7000, группа моделей ТОПАЗ-73хх-AL предназначены для тестирования параметров одномодовых и многомодовых оптических волокон в процессе прокладки и обслуживания любых оптических сетей.

Они имеют семь режимов работы и могут использоваться как измеритель оптической мощности, источник оптического излучения, измеритель обратного отражения (возвратных потерь, ORL) и измеритель длины линии или расстояния до обрыва. Два автоматизированных режима позволяют наблюдать на дисплее затухание линии для 3-х длин волн одновременно или с помощью пары тестеров выполнить двухсторонние измерения затухания линии, возвратных потерь и длины линии для 3-х длин волн за один цикл.

Наличие энергонезависимой памяти результатов измерения (2800 значений) и интерфейса связи с компьютером, позволяет автоматизировать подготовку отчета об измерениях.

Приборы моделей ТОПАЗ-73xx-AL – оптимальное решение для выполнения больших объемов измерения с высокой производительностью. Например для тестирования сетей FTTx (PON).

Особенности многофункционального оптического тестера ТОПАЗ-73хх-АL:

• Шесть приборов в одном: измеритель мощности, источник излучения, тестер автомат, ORL-тестер, измеритель длины и визуальный локатор повреждений;
• Выполнение 13 измерений нажатием одной кнопки всего за 20 секунд;
• Режим переключения длин волн с передачей информации о текущей длине волны (CW);
• До трех источников на один порт;
• Автоопределение длины волны излучения;
• Одновременное отображение значений, измеренных на 3-х длинах волн в режиме реального времени;
• Память результатов измерения (до 2800 значений);
• Программное обеспечение для формирования отчета об измерениях;
• Управление от компьютера;
• Подсветка дисплея;
• Опционально – визуальный локатор повреждений (VFL);
• Время работы – 80 часов;
• Занесены в государственный реестр средств измерений.

Варианты исполнения многофункционального оптического тестера ТОПАЗ-73хх-АL:

Устройство  ТОПАЗ-73хх-А выпускается в нескольких моделях, отличающихся составом и функциональными возможностям. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «ТОПАЗ – 73Х  Х – АL  +», где
                              1               2     3    4

1:   ТОПАЗ-73 1 - диапазон измерителя: -85..+6 дБм;
      ТОПАЗ-73 2 - диапазон измерителя: -60..+26 дБм;

2:   1 - 850 нм (многомод);
      2 - 1310 нм;
      3 - 1550 нм;
      4 - (850/1300) нм (многомод);
      5 - (1310/1550) нм;
      6 - (1310/1490/1550) нм;
      7 - на заказ до трех длин волн;

3:   AL - оптический тестер с измерением длины линии и возвратных потерь;

4:   + - визуальный локатор дефектов 650 нм VFL (опционально).

Технические характеристики вариантов исполнения многофункционального оптического тестера ТОПАЗ-73хх-АL:

Технические характеристики многофункционального оптического тестера ТОПАЗ-73хх-АL:

Комплект поставки ТОПАЗ-73хх-АL
