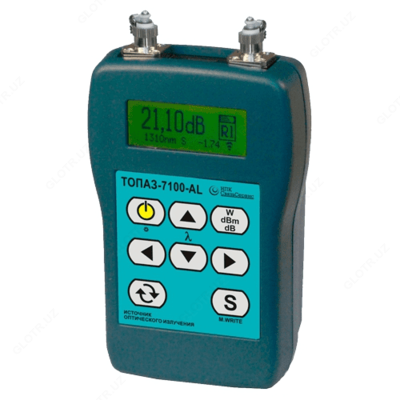

ТОПАЗ-71хх-AL — измеритель ORL и длины линии

Product description

Описание измерителя ORL и длины линии ТОПАЗ-71хх-AL:

Оптические тестеры модельной группы (модификации) ТОПАЗ-710X-AL серии ТОПАЗ-7000 имеют пять режимов работы и могут выполнять функции измерителя оптической мощности, источника оптического излучения, измерителя обратного отражения (ORL) и измерителя длины линии или расстояния до обрыва. В режиме «Тестер-Автомат» позволяют с помощью пары тестеров выполнить двухсторонние измерения затухания линии, возвратных потерь и длины линии для 3-х длин волн за 20 секунд.

Наличие энергонезависимой памяти результатов измерения (2800 значений) и интерфейса связи с компьютером, позволяет автоматизировать подготовку отчета об измерениях.

Приборы этой серии предназначены для тестирования параметров одномодовых и многомодовых оптических волокон в процессе прокладки и обслуживания любых оптических сетей.

Особенности измерителя ORL и длины линии ТОПАЗ-71хх-AL:
- В одном приборе: измеритель мощности, источник излучения, измеритель ORL, измеритель длины и визуальный локатор повреждений;
- В режиме "Тестер-Автомат" выполняет 13 измерений нажатием одной кнопки всего за 20 секунд;
- Режим переключения длины волны источника с передачей информации о текущей длине волны (CW);
- До трех источников на один порт;
- Программное обеспечение для формирования отчета об измерениях;
- Подсветка дисплея;
- Опционально – визуальный локатор повреждений (VFL);
- Время работы – 80 часов.
Варианты исполнения измерителя ORL и длины линии ТОПАЗ-71хх-AL:

Устройство  ТОПАЗ-710X-AL выпускается в нескольких моделях, отличающихся составом и функциональными возможностям. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «ТОПАЗ – 7 10  Х – AL  +», где
   1   2 3 4

1:   10 - нет отдельного входа измерителя;

2:   1 - 850 нм (многомод);
  2 - 1310 нм;
  3 - 1550 нм;
  4 - (850/1300) нм (многомод);
  5 - (1310/1550) нм;
  6 - (1310/1490/1550) нм;

3:  AL - оптический тестер с измерением длины линии и возвратных потерь;

4:  + - визуальный локатор дефектов 650 нм VFL (опционально).

Технические характеристики вариантов исполнения измерителя ORL и длины линии ТОПАЗ-71хх-AL:

Модель	Длина волны источника, нм
ТОПАЗ-7101-АL	850
ТОПАЗ-7102-АL	1310
ТОПАЗ-7103-АL	1550
ТОПАЗ-7104-АL	850/1310
ТОПАЗ-7105-АL	1310/1550
ТОПАЗ-7106-АL	1310/1490/1550

Технические характеристики измерителя ORL и длины линии ТОПАЗ-71хх-AL:

Параметр	Значение
Источник
Длины волн, нм	850, 1300, 1310, 1490, 1550, 1625
Уровень оптической мощности, дБм	> -4.0
Относительная нестабильность за 15 мин, дБ	± 0.07
Относительная нестабильность за 8 часов, дБ	0.25
Измеритель мощности
Диапазон, дБм	-60 … +6
Погрешность измерения, дБ	0.5
Измеритель ORL
Диапазон измерений ORL, дБ	+10…+50
Измеритель длины
Диапазон измерений расстояний, м	2…32000
Общие характеристики
Источники питания	Блок питания от сети 220 В; Аккумуляторные батареи размера 2хАА
Габариты, мм	80х40х140
Масса, кг	1

Комплект поставки ТОПАЗ-71хх-AL

№	Наименование	Количество
1	Измеритель ORL и длины линии ТОПАЗ-71хх-AL в выбранном исполнении	1
2	Блок питания 5В	1
3	Патч-корд	1
4	Диск с программным обеспечением	1
5	Шнур для соединения с ПК	1
