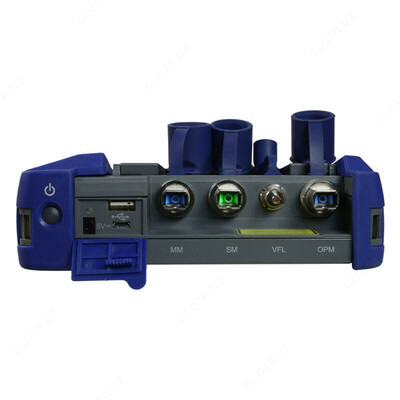

FOD-7430 — рефлектометр оптический

Product description

Описание рефлектометра оптического FOD-7430:

Рефлектометр оптический FOD-7430 - новое поколение универсального оптического рефлектометра для контроля многомодовых и одномодовых линий связи на длинах волн 850/1300/1310/1550 нм. Является идеальным средством для паспортизации локальных и внутренних линий, а также для тестирования и устранения повреждений в городских сетях.

Большой динамический диапазон (37 и 36 дБ на длинах волн 1310 и 1550 нм соответственно) позволяет использовать рефлектометр на магистральных линиях, а также линиях PON с выключенным оборудованием.

FOD-7430 обладает прекрасными оптическими и широкими функциональными параметрами, такими, как подключение видео щупов для контроля качества полировки разъемов, встроенный лазерный визуализатор повреждений, встроенный источник излучения и измеритель мощности, позволяет сохранять результаты измерений как в SOR формате, так и отчеты в виде редактируемых PDF файлов. сохраняемые файлы могут автоматически грузиться на сервер оператора или сбрасываться на USB Флэш.

Особенности рефлектометра оптического FOD-7430:
- Полностью автоматизированное измерение одним нажатием;
- 850 MM / 1300 MM / 1310 SM /1550 SM;
- Карта событий и трасс;
- Возможность управления с любого планшета или смартфона;
- Запись данных во внутренней энергонезависимой памяти (более 1000 трасс) или на внешнюю USB Flash карту;
- Стандартный формат файла Bellcore/Telecordia;
- Яркий цветной дисплей с подсветкой, хорошо читаемый как в помещении, так и на ярком солнце;
- Отдельная кнопка запуска измерений и сохранения файла;
- Данные вводятся как с кнопок, так и через сенсорный экран;
- Мертвая зона по событиям 0,8 м;
- Динамический диапазон 29/29 @ 1 мкс MM, 37/36/36 @ 20 мкс SM;
- Автоматический контроль измеряемого волокна на наличие в нем оптического сигнала;
- Мертвая зона по затуханию 3,5 м;
- Расширенный диапазон рабочих температур от -10 до +50°С;
- Встроенные OPM, VFL.

Технические характеристики рефлектометра оптического FOD-7430:

Параметр	Значение
Оптический рефлектометр
Рабочие длины волн, нм	850 MM/ 1300 MM/ 1310 SM/ 1550 SM
Динамический диапазон (SNR=1), дБ	29 @ 1 мкс / 29 @ 1 мкс / 37 @ 20 мкс / 36 @ 20 мкс
Диапазон измерения расстояний	SM: 250;500 м; 1; 1,5; 2; 3; 4; 7,5; 10; 15; 30; 60; 120; 240 км MM: от 250 м до 30 км
Минимальная дискретность отсчета при измерении затухания	0,01 дБ
Количество рефлектограмм в памяти	более 1000
Разрешающая способность	5 см
Длительность зондирующих импульсов	5, 10, 30, 100, 300 нс, 1 мкс @ 850 и 1300 нм, ММ 5, 10, 30, 100, 300 нс, 1, 3, 10, 20 мкс @ 1310 и 1550 нм, SM
Мертвая зона по событиям, не более	0.8 м при уровне отражения -45дБ
Мертвая зона по затуханиям, не более	3.5 м при уровне отражения -45дБ
Сменные адаптеры	FC, ST, SC, LC, универсальные 1,25 и 2,5 мм
Определитель обрывов волокна
Длина волны	635±20
Выходная мощность излучения	>0.8 мВт в SM волокне 9/125 мкм
Тип излучателя	лазерный диод
Режимы работы	CW; 2±0,1 Hz
Сменные адаптеры	универсальные 1,25 и 2,5 мм
Измеритель средней мощности
Длина волны калибровки, нм	850, 1300, 1310, 1490, 1550, 1625, 1650
Диапазон измерения оптической мощности, дБм	от -65 до 3
Разъем	универсальный 2,5 мм
Общие характеристики
Дисплей	Цветной 5 дюймов, 800х480, подсветка с тачскрином
Питание	LiPol аккумулятор, блок питания 100-240в / 50-60Гц
Время непрерывной работы от встроенных батарей	не менее 10 часов
Память	встроенная SD-карта на 1000 трасс
Интерфейс	USB
Условия эксплуатации	от -10 до +50°C
Размеры в резиновом кожухе	98x175x52,5 мм
Вес	800 г

Комплект поставки FOD-7430

№	Наименование	Количество
1	Рефлектометр оптический FOD-7430	1
2	Адаптеры FOD-5052, FOD-5053, FOD-5058, FOD-5060 (установлены на рефлектометре)	1
3	Блок питания 100-240 В	1
4	Пылезащитные колпачки (заглушки) 4 шт (установлены на рефлектометре)	1
5	Резиновый противоудраный кожух	1
6	Чехол	1
7	Руководство по эксплуатации на русском языке	1
