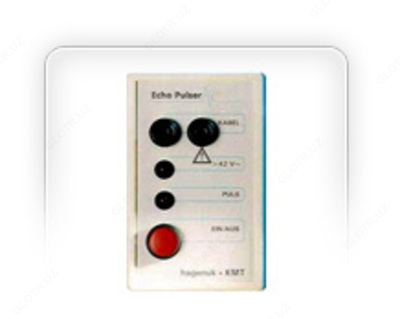

Echo Pulser — индикатор точки подключения

Product description

Назначение прибора Echo Pulser:

Прибор Echo Pulser обозначает точку собственного подключения к разветвленной кабельной сети. Это делает возможным измерение с помощью соответствующего рефлектометра в сети, не отделяя друг от друга подключенного абонента и ответвления. Точку кабельной сети, где расположен Echo Pulser, можно увидеть на дисплее рефлектометра.

Всевозможные отражения от ответвлений и их потребителей не влияют на результат измерения. Определяется длина кабеля между двумя приборами и проверяется их целостность. С помощью измерения отражения на других участках разветвленного кабеля можно определить длину оставшегося кабеля.

Таким же образом можно локализовать неисправные кабельные ответвления, так чтобы для ремонта отключить только дефектный участок сети.

Особенности прибора Echo Pulser:
- Генерация однозначно идентифицируемого отраженного сигнала
- Подсоединение прямо под напряжением (без влияния на работу сети) с помощью изолированных зажимов
- Возможность подключения через розетки, сборные шины, контакты освещения и т.д.
- Акустический и оптический контроль
- Автоматическое опознание и подача сигнала при напряжениях свыше 42 В
- Экономный режим работы (автоматическое отключение через 5 минут)
- Продолжительное время работы
- Контроль заряда батарей
- Простое обслуживание прибора.

Технические характеристики прибора Echo Pulser:

Параметр	Значения
Входное напряжение	до 400 В переменного тока 50/60 Гц до 500 В постоянного тока
Продолжительность такта	около 1 с - в нормальном режиме около 3 с - предупреждение о разряде батареи
Питание	батарея 9 В
Время работы	120 часов
Габаритные размеры	115х72х40 мм
Вес	150 г
Рабочая температура	минус 25 ... +55 °C

Комплект поставки Echo Pulser

Наименование	Количество
Прибор Echo Pulser	1
Измерительные принадлежности	1
Элемент питания 9 В	1
Документация	1
