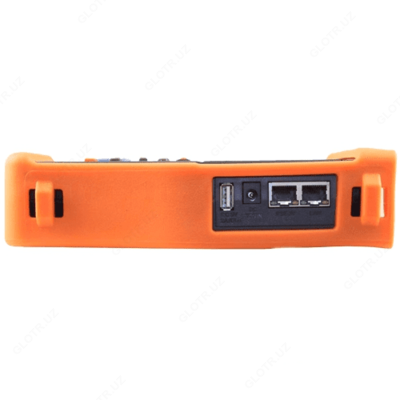

TIP-H-4,3(ver.2) — универсальный монитор-тестер AHD/CVI/TVI/CVBS и IP-видеосистем

Product description

Описание универсального монитора-тестера AHD/CVI/TVI/CVBS и IP-видеосистем TIP-H-4,3(ver.2):

Монитор-тестер TIP-H-4,3(ver.2) представляет собой компактный многофункциональный прибор с дисплеем 4,3 дюйма, предназначенный для проверки AHD/CVI/TVI/CVBS и IP-видеокамер на работоспособность, их настройки и тд. Кроме того, с помощью TIP-H-4,3(ver.2) можно значительно упростить поиск неисправностей и проверку видеосигнала и кабеля при монтаже, сканирование и тестирование Ethernet соединений, оценить качество аудиосигнала, измерить PoE напряжение, осуществить управление PTZ скоростной камерой, проверить обжимку кабеля UTP и тд.

Особенности универсального монитора-тестера AHD/CVI/TVI/CVBS и IP-видеосистем TIP-H-4,3(ver.2):
- Диагональ LCD дисплея – 4,3”;
- Новая платформа на базе Android 5.1.1;
- Поддержка установки Android приложений (.apk) c карты памяти;
- Проверка работоспособности AHD/CVI видеокамер до 4MP (2560x1440p/30FPS), TVI видеокамер до 5MP (2592x1944p/20FPS);
- Проверка работоспособности IP-видеокамерам различных производителей;
- Проверка работоспособности IP-видеокамер с ONVIF;
- Поддержка питания проверяемых IP-видеокамер по PoE;
- Выход DC 12/2A для питания видеокамер;
- TDR рефлектометр для кабеля UTP с разъемом RJ-45;
- Вход для HDMI (использование тестера в качестве монитора);
- Выход HDMI;
- Генератор CVBS видеосигнала;
- Проверка обжимки кабеля UTP;
- Проверка PoE (метод подачи РоЕ, напряжение);
- Проверка сетевых функций (PING, Trace Route и тд.)

Технические характеристики универсального монитора-тестера AHD/CVI/TVI/CVBS и IP-видеосистем TIP-H-4,3(ver.2):

Параметр	Значение
Дисплей (диагональ, дюймы)	4.3
Разрешение	960 х 540
Установка ПО	Да
Ethernet	Да
WiFi	Да
Тестирование сети	Да
Просмотр IP-камер	Да
CVBS (вход/выход)	Да
AHD (вход)	Да
HDCVI/HDTVI (вход)	Да
SDI	-
Аудио	Да
PTZ	Да
HDMI (выход)	Да
HDMI (вход)	Да
PoE-тестер	Да
Источник PoE	Метод А, до 24 Вт
Тестерование кабеля витой пары	Да
Обнаружение кабеля витой пары	-
Локатор повреждений кабельных линий (TDR) (BNC)	-
Локатор повреждений кабельных линий (TDR) (RJ-45)	Да
Измерение оптической мощности ВОЛС	-
Тестер оптических линий	-
Цифровой мультиметр	-
Слот для MicroSD-карты	Да
Выходное питание	DC 12V/2A, DC 5V/2A (USB)
Аккумуляторная батарея	Li-pol, 5000 мА/ч
Время работы	До 10 часов
Рабочая температура	-10... +50 ℃
Размеры Ш х В х Г (мм)	215 х 53 х 127

Комплект поставки TIP-H-4,3(ver.2)

№	Наименование	Количество
1	Универсальный монитор-тестер AHD/CVI/TVI/CVBS и IP-видеосистем TIP-H-4,3(ver.2)	1
2	Адаптер питания DC12V/2A	1
3	Ответная часть для проверки обжимки UTP	1
4	Литиевая аккумуляторная батарея (7.4V, 5000mA, находится в тестере)	1
5	BNC/BNC кабель	1
6	Кабель 2pin-«крокодилы» (RS-485)	1
7	Кабель DC-DC	1
8	Кабель TRS 3.5 – «крокодилы» (Аудио)	1
9	Micro-SD карта памяти 8ГБ	1
10	Ремешок для тестера	1
11	Ремешок для бокового удержания	1
12	Сумка для переноски	1
13	Руководство по эксплуатации	1
14	Упаковка	1
