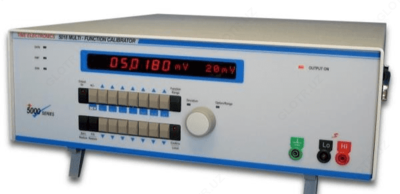

TE5018 — программируемый калибратор постоянного тока и напряжения

Назначение программируемого калибратора постоянного тока и напряжения TE5018

Калибратор TE5018 может использоваться в различных сферах применения, для достижения различного вида заданий, как части комплексного испытания автоматического испытательного оборудования, он может работать как простой стационарный калибратор постоянного напряжения, так и как источник постоянного/переменного напряжения и тока, управляемого с ПК.

Исключительная точность и стабильность модели TE5018 достигнута благодаря разработанной и запатентованной фирмой Time Electronics электронной схеме с микропроцессором, непрерывно отслеживающим состояние встроенных эталонов напряжения калибратора. По дополнительному заказу может быть поставлен внешний аттенюатор 1000:1 для малошумящего вывода переменного тока.

Описание программируемого калибратора постоянного тока и напряжения TE5018

Линейное изменение

Калибратор TE5018 включает в себя внутреннюю функцию линейного изменения. Скорость линейного нарастания на диапазоне для каждой функции может устанавливаться с ПК. Включение или выключение линейного изменения выхода может осуществляться с передней панели, что очень важно при тестировании аналоговых датчиков.

Дисплей

Элементы управления на лицевой панели позволяют быстро выбрать необходимую функцию и выходное значение. Функция регулирования отклонения позволяет пользователю точно настроить выходное значение в % (+/-9.999%). Все данные отображаются на светодиодном дисплее с дружественным интерфейсом.

Интерфейсы GPIB, RS232 и USB

Данные интерфейсы позволяют подключиться к ПК и осуществлять управление калибратором TE5018 при помощи калибровочной программы EasyCal, разработанной компанией Time Electronics. Для программирования в модели 5018 используется командная структура SCPI, что позволяет осуществлять запись программ управления в Visual Basic, C и Labview, как простые задания.

Простота калибровки

При соединении калибратора TE5018 к ПК/ноутбуку (посредством RS232, GPIB или USB) с установленным на нем калибровочным ПО EasyCal компании Time Electronics происходит автоматизация калибровочного процесса. Происходит увеличение скорости калибровки и стабильность результатов. С помощью ПО можно формировать калибровочные сертификаты и протоколы, соответствующие стандартам ISO 9001. EasyCal может контролировать широкий диапазон программируемых устройств, а также возможна настройка соответствующих систем автоматического испытательного оборудования для контроля различных приложений. Программа имеет функцию полной эхо проверки, поэтому она может использоваться для замкнутого цикла проверки. Для усовершенствования процесса калибровки возможна настройка условных испытаний.

Особенности программируемого калибратора постоянного тока и напряжения TE5018

• Напряжение постоянного тока 0 – 22В (Дополнительно напряжение 30В постоянного тока)
• Дополнительно напряжение 0-22В переменного тока, 220В постоянного тока и 1кВ постоянного тока
• Дополнительно 0-220мА постоянного/переменного тока
• Интерфейсы GPIB, RS232 и USB
• Идеален для использования с автоматическим испытательным оборудованием
• Возможность крепления в стойке

Технические характеристики программируемого калибратора постоянного тока и напряжения TE5018
