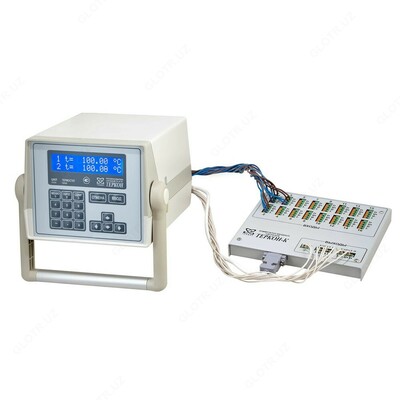

ТЕРКОН — преобразователь сигналов ТС и ТП прецизионный

Product description

Назначение преобразователя сигналов ТС и ТП прецизионного ТЕРКОН:

ТЕРКОН предназначен для измерения сигналов термопреобразователей сопротивления или термопар и пересчета их в значения температуры.

В качестве первичных преобразователей температуры могут быть использованы платиновые или медные термопреобразователи сопротивления со стандартными или индивидуальными градуировочными характеристиками, термопары с НСХ (типов): B (ПР30/6), E (ХКн), J (ЖКн), K (ХА), L (ХК), N (СС), R (ПР13/0), S (ПР10/0), T (МКн) со стандартными градуировочными характеристиками по МТШ-90, а также эталонные термопары типов ТПП и ТПР с индивидуальными градуировочными характеристиками.

Может быть использован для измерения сопротивления или напряжения.

Особенности преобразователя сигналов ТС и ТП прецизионного ТЕРКОН:
- Количество подключаемых датчиков температуры может быть увеличено до 16 при использовании коммутатора входных сигналов ТЕРКОН-К;
- При подключении преобразователя к персональному компьютеру с установленным программным обеспечением возможна регистрация результатов измерений, как в виде графиков, так и в виде таблиц численных значений;
- Преобразователь может быть использован для измерения сопротивления или напряжения.

Технические характеристики преобразователя сигналов ТС и ТП прецизионного ТЕРКОН:

Параметр	Значение
Количество независимых каналов измерения	2
Пределы измерений напряжения	1000 Ом
Предел допускаемой основной погрешности измерений: - сопротивления - напряжения	±[0,0002 + 1×10-5×Rизмер] Ом ±[0,0005 + 5×10-5×Uизмер] мВ
Цена единицы младшего разряда: - при измерении сопротивления - при измерении напряжения - при измерении температуры термометрами cопротивления/термопарами	0,0001 Ом 0,0001 мВ 0,001/0,01 °С
Потребляемая мощность	12 Вт
Габаритные размеры Ш×Г×В	140×175×230 мм
Масса	2,5 кг
Неопределенность измерения температуры (без учета погрешности первичных преобразователей)
Термопреобразователи сопротивления с НСХ: - Pt10, 10П в диапазоне −200...+600 °С - Pt50, 50П, Pt100, 100П в диапазоне −200...+600 °С - Cu10, 10М, Cu50, 50М в диапазоне −10...+200 °С - Cu100, 100М в диапазоне −10...+200 °С	±0,02 °С ±0,01 °С ±0,01 °С ±0,005 °С
Платиновые термопреобразователи сопротивления c ИСХ, заданной в виде функции отклонения по ГОСТ Р 8.568 в диапазоне −190...+660 °С: - с номинальным сопротивлением 10 Ом - с номинальным сопротивлением 50 и 100 Ом	±0,01 °С ±0,005 °С
Термопары	±0,2 °С

Комплект поставки ТЕРКОН

№	Наименование	Количество
1	Преобразователь сигналов ТС и ТП прецизионный ТЕРКОН	1
2	Кабель связи с компьютером	1
3	Штекер "Deltron" черный	4
4	Штекер "Deltron" красный	4
5	Штекер "Deltron" зеленый	2
6	Руководство по эксплуатации	1
7	Методика поверки	1
