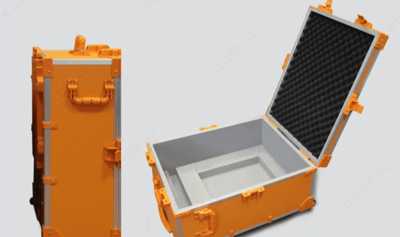

НЕВА-ТЕСТ 3303П — переносная поверочная установка

Product description

Назначение:
- Однофазных и трехфазных трансформаторных счетчиков электрической энергии кл. точности 0,2S и менее точных;
- Однофазных и трехфазных ваттметров, варметров, энергетических фазометров, частотомеров;
- Вольтметров, амперметров.
Особенности:
- Установка позволяет проводить следующие испытания счётчиков:
  - Определение относительной погрешности;
  - Определение стандартного отклонения (S) при определении погрешности;
  - Проверка отсутствия самохода;
  - Проверка стартового тока;
  - Проверка постоянной счётчика;
  - Проверка счётного механизма;
  - Определение погрешностей при смене чередования фаз;
  - Определение дополнительных погрешностей при изменении напряжения и частоты сети;
  - Определение дополнительных погрешностей при наличии гармоник в цепях тока и напряжения;
  - Определение дополнительных погрешностей при несимметрии нагрузки;
  - Определение дополнительных погрешностей при небалансе фазных напряжений.
- Установка представляет собой единый блок из источника фиктивной мощности с диапазоном регулирования тока от0,01 до 300 V диапазоном регулирования тока, от 0,01 до 120 А и встроенного эталонного счётчика кл. т.0,05 или 0,1.
- В комплект установки входит комплекс подвесной стойки счётчиков изготовленный из алюминия. Три сканирующие фотоголовки с 3-спекторной регулировкой диапазона. Стенд может принимать сигналы как со счетчиков с дисковым учетом измерения, так и со счетчиков с цифровым LED импульсным измерением. А также одна «накидная» фотоголовка.
- Установка позволяет одновременно поверять до 3-х счётчиков.
- ПО позволяет осуществлять управление работой установки с персонального компьютера, обеспечивающего сохранение результатов поверки в базах данных с возможностью формирования результатов поверки в виде протоколов. ПО позволяет пользователю самостоятельно формировать вид протокола поверки.

Технические характеристики:

Общие данные:

Параметр	Значение
Напряжение питания, V	220 ± 20%
Частота питающей сети, Hz	47…63
Потребляемая мощность не более VA	600
Габаритные размеры, mm	485 x 200 x 600
Масса, кг	35
Диапазон рабочих температур, °C	+10 … +40
Степень защиты по ГОСТ 14254 – 96	IP51

Источник напряжения:

Наименование	Количество
Диапазон регулирования напряжений фазных/линейных, V	3х3/5,1…3х480/831
Максимальная выходная мощность, VA	3х50
Дискретность регулирования напряжения, V	0,01
Точность установленного значения, %	0.5
Коэффициент несинусоидальности не более, %	1
Стабильность установленных значений, %	0.03 (30 min)/0.1(1h)
Частотный диапазон	40 … 1500 Hz

Источник тока:

Наименование	Количество
Диапазон регулирования токов, А	3 x 0,01 … 3 x 120
Максимальная выходная мощность, VA	3х100
Дискретность регулирования тока, А	0,01
Точность установленного значения, %	0.5
Коэффициент несинусоидальности не более, %	1
Стабильность установленных значений, %	0.03(30 min)/0.1(1h)
Частотный диапазон	40 … 1500 Hz
