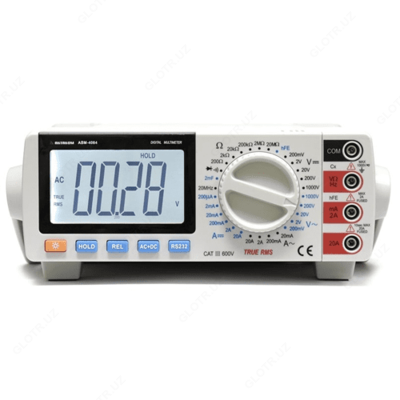

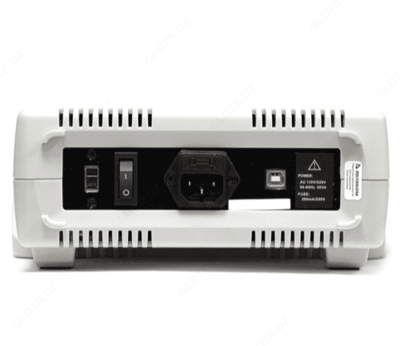

АВМ-4084 — настольный универсальный мультиметр, 4½ разряда

Product description

Описание настольного универсального мультиметра, 4½ разряда АВМ-4084:

АВМ-4084 представляет собой настольный вариант 4 ½ - разрядного мультиметра с возможностью измерения истинных среднеквадратических значений переменного напряжения и тока, имеет компактные размеры и не занимает много места на рабочем столе. Прибор имеет ручной выбор диапазонов при измерении постоянного и переменного тока и напряжения, сопротивления и автоматический выбор диапазона при измерении емкости и частоты.

Функции настольного универсального мультиметра, 4½ разряда АВМ-4084:
- Измерение постоянного напряжения до 1000 В с разрешением от 10 мкВ и базовой точностью 0,05%;
- Измерение среднеквадратического значения переменного напряжения до 1000 В с разрешением от 10 мкВ и базовой точностью 0,7%;
- Измерение постоянного тока до 20 А с разрешением от 0,01 мкА и базовой точностью 0,35%;
- Измерение среднеквадратического значения переменного тока до 20 А с разрешением от 1 мкА и базовой точностью 0,8%;
- Измерение сопротивления до 20 МОм с разрешением от 10 мОм и базовой точностью 0,15%;
- Измерение емкости до 2 мФ с разрешением от 1 пФ и базовой точностью 3,5%;
- Измерение частоты до 20 МГц с разрешением от 0,01 Гц и базовой точностью 0,1%;
- Измерение коэффициента усиления транзисторов от 0 до 1000;
- Тестирование диодов;
- Прозвонка целостности цепей.
Особенности настольного универсального мультиметра, 4½ разряда АВМ-4084:
- Дисплей – ЖК дисплей 4 1/2 разрядов (19999 отчетов);
- TrueRMS измерения;
- Ручной выбор диапазонов измерения;
- Режим удержания показаний;
- Рабочая температура от 0 °C до 40 °C;
- Напряжение питания 220 В;
- Габаритные размеры 260x220x82 мм;
- Масса около 1 кг.

Технические харакетристики настольного универсального мультиметра, 4½ разряда АВМ-4084:

Диапазон		Разрешение	Погрешность		Входной импеданс
Измерение постоянного напряжения
200 мВ		10 мкВ	0,05%+3 е.м.р.		10 МОм
2 В		100 мкВ
20 В		1 мВ
200 В		10 мВ
1000 В		100 мВ	0,1%+5 е.м.р.
Защита: 250 Впик DC/AC на диапазоне 200 мВ, 1000 Впик DC/AC на всех диапазонах (кроме 200 мВ).
Диапазон		Разрешение	Рабочая частота	Погрешность	Входной импеданс
Измерение переменного напряжения (True RMS)
200 мВ		10 мкВ	40 Гц...1 кГц	0,7%+30 е.м.р.	2 МОм
			1 кГц...10 кГц	2,0%+30 е.м.р.
			10 кГц...20 кГц	3,0%+60 е.м.р.
			20 кГц...50 кГц	10,0%+250 е.м.р.
2 В		100 мкВ	40 Гц...1 кГц	0,5%+30 е.м.р.
			1 кГц...10 кГц	2,0%+30 е.м.р.
			10 кГц...20 кГц	5,0%+60 е.м.р.
20 В		1 мВ	40 Гц...1 кГц	0,5%+30 е.м.р.
			1 кГц...10 кГц	2,0%+30 е.м.р.
			10 кГц...20 кГц	3,0%+60 е.м.р.
200 В		10 мВ	40 Гц...1 кГц	0,5%+30 е.м.р.
			1 кГц...5 кГц	2,0%+30 е.м.р.
1000 В		100 мВ	40 Гц...200 Гц	0,8%+10 е.м.р.
			200 Гц...400 Гц	1,2%+80 е.м.р.
Защита: 250 Впик DC/AC на диапазоне 200 мВ, 1000 Впик DC/AC на всех диапазонах (кроме 200 мВ).
Диапазон		Разрешение	Погрешность		Падение напряжения
Измерение постоянного тока
200 мкА		0,01 мкА	0,35%+10 е.м.р.		1 мВ/мкА
2 мА		0,1 мкА			101 мВ/мА
20 мА		1 мкА			11 мВ/мА
200 мА		10 мкА			1,5 мВ/мА
2 А		100 мкА	0,8%+10 е.м.р.		275 мВ/А
20 А (не более 15 с)		1 мА			42 мВ/А
Защита: предохранитель 2 А / 250 В на всех диапазонах, кроме 20 А; предохранитель 2 А / 250 В на всех диапазонах, кроме 20 А.
Диапазон		Разрешение	Рабочая частота	Погрешность	Падение напряжения
Измерение переменного тока (True RMS)
20 мА		1 мкА	40 Гц...400 Гц	0,8%+80 е.м.р.	11 мВ/мкА
200 мА		10 мкА			1,5 мВ/мА
2 А		100 мкА			275 мВ/А
20 А (не более 15 с)		1 мА		1%+50 е.м.р.	42 мВ/А
Защита: предохранитель 2 А / 250 В на всех диапазонах, кроме 20 А; предохранитель 2 А / 250 В на всех диапазонах, кроме 20 А.
Диапазон		Разрешение	Погрешность	Напряжение открытого контура
Измерение сопротивления
200 Ом		0,01 Ом	0,15% + 20 е.м.р	1 В
2 кОм		0,1 Ом	0,15% + 5 е.м.р.
20 кОм		1 Ом
200 кОм		10 Ом
2 МОм		100 Ом
20 МОм		1 кОм	0,5% + 5 е.м.р.
Защита: 250 Впик DC/AC.
Диапазон		Разрешение	Погрешность
Измерение емкости
2 мкФ (автоматический выбор диапазона измерения)	0...10 нФ	1 пФ	3,5% + 20 е.м.р.
	10 нФ...100 нФ	10 пФ
	100 нФ...1 мкФ	100 пФ
	1 мкФ...10 мкФ	1 нФ
	10 мкФ...100 мкФ	10 нФ	5% + 30 е.м.р.
	100 мкФ...1 мФ	100 нФ
	1 мФ...2 мФ	1 мкФ
При измерении емкостей свыше 1 мФ время измерения должно составлять не менее 8 с..
Диапазон		Разрешение	Погрешность	Чувствительность
Частота
20 МГц (Автоматический выбор диапазона измерения)	20 Гц...200 кГц	0,01 Гц...0,1 кГц	0,1%+3 е.м.р.	1,5 Вскз...10 Вскз
	200 кГц...2 МГц	0,1 кГц...0,001 МГц
	2 МГц...20 МГц	0,001 МГц...0,01 МГц
Защита: 250 Впик DC/AC.
Режим		Диапазон	Примечание
Коэффициент усиления транзисторов
hFE NPN или PNP		0...1000,0	Ток около 10 мкА Напряжение коллектор-эммитер 3 В
Режим		Условия		Примечание
Тестирование диодов и прозвонка целостности цепи
Тестирование диодов		Тестовый ток около 1 мА, напряжение около 3 В		Защита: 250 Впик DC/AC
Неразрывность цепи		Звуковой сигнал при сопротивлении 50 ±20 Ом, напряжение около 3 В
Параметр		Значение
Общие характеристики
Дисплей		ЖК дисплей 4 1/2 разрядов (19999 отчетов)
TrueRMS измерения		да
Ручной выбор диапазонов измерения		да
Режим удержания показаний		да
Рабочая температура		от 0 °C до 40 °C
Напряжение питания		220 В
Габаритные размеры		260x220x82 мм
Масса		около 1 кг

Комплект поставки АВМ-4084

№	Наименование	Количество
1	Настольный универсальный мультиметр АВМ-4084	1
2	Кабель питания	1
3	Измерительные провода	2
4	Переходник для измерения коэффициента усиления транзисторов и ёмкости	1
5	Кабель USB	1
6	Руководство по эксплуатации	1
