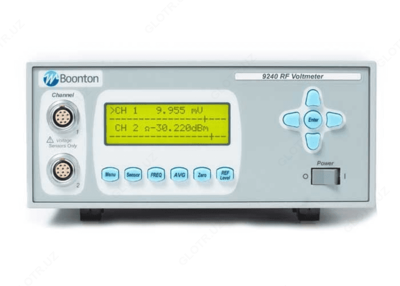

9242 — вольтметр высокочастотный

Product description

Назначение вольтметра высокочастотного 9242:

Вольтметр высокочастотный 9242 предназначен для измерений среднеквадратического значения высокочастотного (ВЧ) синусоидального напряжения в коаксиальных трактах и полосковых линиях.

Конструктивно вольтметр 9242 состоит из измерительного блока и измерительных зондов. Измерительный блок выполнен в виде моноблока с цифровым дисплеем для индикации результатов измерений и разъемами для подключения к блоку измерительных зондов.

Измерительный блок модели 9242 имеет два канала для подключения измерительных зондов. Измерительные зонды выполнены в виде цилиндров с внешней резьбой по наружному проводнику и центральным планарным точечным контактом, что обеспечивает подключение к нему различных насадок: проходной нагрузки 50 Ом, делителя 100:1,измерительного тройника или щупа для измерений в нестандартизированных трактах.

Особенности вольтметра высокочастотного 9242:
- Диапазон частот от 10 Гц до 1,2 ГГц (в зависимости от типа пробника);
- Опциональный НЧ-пробник (для низкочастотных сигналов от 10 Гц до 100 МГц);
- Цифровая индикация, выход DC регистратора;
- Диапазон напряжений от 200 мкВ до 10 В (до 300 В (до 700 МГц) с делителем 1:100 - опция);
- Количество каналов: 2 канала;
- Погрешность 1…3 %;
- Измерение TrueRMS при напряжениях ниже 30 мВ;
- Интерфейс GPIB и RS-232.

Технические характеристики вольтметра высокочастотного 9242:

Параметр	Значение
Переменное напряжение
Диапазон напряжений	200 мкВ…10 В
	300 В с делителем 1:100
Предел измерения	1 мВ…10 В с шагом 1-3
Диапазон частот (со штатным пробником)	Нормальная область: 10 кГц…1 МГц
	Рабочая область: 10 МГц… 1000 МГц (до 700 МГц с делителем)
Пределы допускаемой абсолютной погрешности, мВ	± (0,01·Uизм ±1 ед. мл. р.) для 3 мВ … 10 В
	± (0,02·Uизм ±2·ед. мл. р.) для 1 мВ … 3 мВ
	± (0,03·Uизм ±3·ед. мл. р.) для 0,2 мВ … 1 мВ
Неравномерность АЧХ	С пробником 952001:	С пробником 952016:
	± 1 от 10 кГц до 100 МГц	± 5 от 10 Гц до 100 МГц
	± 3 от 100 МГц до 1 ГГц
	± 7 от 1 до 1,2 ГГц
Входной импеданс	100 кОм / 1,5 пФ
Пробник
Подключение к объекту измерения	Щуп, BNC-разъем со встроенной нагрузкой 50 Ом, проходной тройник с сечением N
Калибровочный коэффициент	Для 9240 может заноситься в память прибора
>Общие данные
Напряжение питания	220 В ±10%, 50 Гц
Рабочие условия	От 15 до 25 °С при отн. влажн. до 80 %
Габаритные размеры	210 х 89 х 343 мм
Масса	2,3 кг

Комплект поставки 9242

№ Наименование Количество

1 Вольтметр 9242 1

2 Шнур питания 1

3 CD с инструкцией по эксплуатации 1
