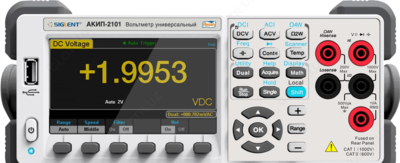

АКИП-2101 — вольтметр универсальный

Product description

Краткие характеристики АКИП-2101:
- 5½ разрядов
- Базовая погрешность (DCV): ±0,015%
- Быстродействие: до 150 изм./с
- Одновременное измерение 2х параметров
- Измерение переменного сигнала со смещением (AC+DC)
- Измерение с учетом формы сигнала и искажений (True RMS)
- Автоматический и ручной выбор пределов измерений
- Внутренний регистратор данных (10 К отсчетов) с настраиваемой скоростью выборки
- Развернутое меню синхронизации и запуска
- 2-х и 4-х проводная схема измерения сопротивления
- Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; Δ-измерения, гистограммы, построение тренда. СКО)
- Отображение результата измерений с помощью аналоговой шкалы (bar-graph)
- Интерфейсы: LAN, USB (поддержка VXI11, USBTMC), GPIB (опция)
- Внутренняя память 1 ГБ (расширение внешним USB- flash), поддержка файловой системы, встроенная экранная помощь (HELP)
- Измерение температуры ( термопара и термосопротивление/Rtd)
- Программное обеспечение EasySDM для управления и передачи данных на компьютер
- Цветной графический TFT-дисплей (диаг. 11 см)

Технические характеристики АКИП-2101:

Параметр	Значение
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Пределы измерений	200 мВ / 2 / 20 / 200 / 1000 В
Разрешение	1 / 10 мкВ / 0,1 / 1 / 10 мВ
Погрешность измерения	± (0,015% Uизм. + 0,003…0,004% Uпредела изм.) в зависимости от диапазона
Входной импеданс	10 МОм (10 ГОм для пределов 200 мВ/ 2 В –на выбор)
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS)
Пределы измерений	200 мВ / 2 / 20 / 200 / 750 В
Разрешение	1 / 10 мкВ / 0,1 / 1 / 10 мВ
Частотный диапазон	20 Гц…100 кГц
Погрешность измерения	± (0,2…3% Uизм. + 0,05…0,1% Uпредела изм.) в зависимости от частоты и диапазона
Входной импеданс	1 МОм / 100 пФ
ПОСТОЯННЫЙ ТОК
Пределы измерений	200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А
Разрешение	1/ 10/ 100 нА/ 1/ 10/ 100 мкА
Погрешность измерения	± (0,055…0,25% Iизм. + 0,005…0,02% Iпредела изм.) в зависимости от диапазона
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS)
Пределы измерений	20 мА / 200 мА / 2/ 10 А
Разрешение	100/ 1/ 10/ 100 мкА
Частотный диапазон	20 Гц…10 кГц
Погрешность измерения	± (0,05…2,5% Iизм. + 0,1…0,2% Iпредела изм.) в зависимости от частоты и диапазона
СОПРОТИВЛЕНИЕ
Пределы измерений	200 Ом/ 2/ 20/ 200 кОм/ 2/ 10/ 100 МОм
Разрешение	10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм
Погрешность измерения	± (0,02…1,75% Rизм. + 0,003…0,01% Rпредела изм.) в зависимости от диапазона
ЧАСТОТА (ПЕРИОД)
Пределы измерений	20 Гц/ 2 / 20/ 200 кГц/ 1 МГц (200 мВ…750 В)
Диапазон изм. периодов	1,0 мкс…0,05 с
Чувствительность	100 мВ (10 Гц…100 кГц); 1В (100…600 кГц)
Погрешность измерения	± (0,01% Fизм + 0,003…0,006% Fпредела изм.) в зависимости от диапазона
ПРОЗВОН ЦЕПИ
Порог срабатывания	1…2000 Ом (разрешение 100 мОм )
Тестовый ток	1 мА
ТЕМПЕРАТУРА
Диапазон измерений	-270…+1820 °С (в зав. т типа термопар)
Термопары	Поддержка термопар B, E, J, K, N, R, S, T-типов (в комплект не входят), поддержка термосопротивлений (RTD)
ИСПЫТАНИЕ P-N ПЕРЕХОДА
Тестовое напряжение	≤ 2,0 В (разрешение 100 мкВ)
Тестовый ток	1 мА
ЁМКОСТЬ
Пределы измерений	2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ
Разрешение	1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ
Погрешность измерения	± (1…3% Cизм. + 0,5…1% Спредела изм.) в зависимости от диапазона
Тестовый ток	10/ 100 мкА/ 1 мА в зависимости от диапазона
ДИСПЛЕЙ
Тип и формат	Цветной графический TFT-дисплей. (диаг. 11 см), разреш. 480 х 272
Разрядность индикации	5 1/2 разряда макс (при скорости 5 изм/с) 4 1/2 разряда (при скорости от 20 до 123 изм/с)
Скорость измерений	5 изм/с (5 ½ разрядов) - Slow (медленно) 50 изм/с (4 ½ разрядов) - Mid (средне) 150 изм/с (3 ½ разрядов) - Fast (быстро)
ОБЩИЕ ДАННЫЕ
Напряжение питания	200 …240 В (± 10 %), 50 / 60 Гц (P потребл. 20 ВА)
Выход	VM comp, ExtTrig (внеш. Синхр.)
Интерфейс	USB, LAN (GPIB – опция)
Габаритные размеры	282х260х105 мм
Масса	3,3 кг

Комплект поставки АКИП-2101

№	Наименование	Количество
1.	Вольтметр АКИП-2101	1
2.	Измерительные провода	2
3.	Шнур питания	1
4.	Кабель USB	1
5.	Руководство по эксплуатации	1
6.	Предохранитель	1
7.	Программное обеспечение	1
