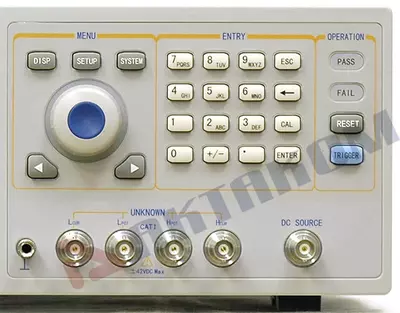

| Параметр |
Значение |
| Измеряемые (тестируемые) параметры |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc |
| Базовая точность измерения LCR параметров |
0,05% |
| Частотные характеристики тестового сигнала |
Тестовая частота |
20 Гц...1 МГц |
| Наилучшее разрешение |
1 мГц. Отображение 5 разрядов |
| Точность установки |
0,01% |
| AC уровень |
Напряжение тестового сигнала |
5 мВ...10 Вскз |
| Наилучшее разрешение |
100 мкВ. Отображение 3 разряда |
| Точность установки |
10%Uуст + 2 мВ (ALC ON) |
| 6%Uуст + 2 мВ (ALC OFF) |
| Ток тестового сигнала |
50 мкА...100 мА |
| Наилучшее разрешение |
1 мкА. Отображение 3 разряда |
| Ток тестового сигнала |
10%Iуст + 20 мкА (ALC ON) |
| 6%Iуст + 20 мкА (ALC OFF) |
| Источник смещения DC |
Напряжение / ток |
0 В ...±10 В / 0 мА ...±100 мА |
| Разрешение |
0,5 мВ / 5 мкА |
| Точность установки |
1%Uуст + 5 мВ |
| ISO ON |
используется при тестировании индуктивности и трансформаторов |
| Выходной импеданс АС |
ISO ON |
100 Ом |
| ISO OFF |
30 Ом, 50 Ом, 100 Ом выбираемый |
| Выходной импеданс DCR |
30 Ом, 50 Ом, 100 Ом выбираемый |
| Независимый источник DC |
Напряжение / ток |
0 В ...±10 В / 0 мА ...±50 мА |
| Разрешение |
0,5 мВ / 5 мкА |
| Точность установки |
1%Uуст + 5 мВ |
| Выходной импеданс |
100 Ом |
| Время измерения (без учета времени изменения значения на дисплее) для частоты ≥10 кГц |
Быстрое: 9 мс |
| Среднее: 67 мс |
| Медленное: 187 мс |
| Диапазон измерения LCR параметров |
|Z|, X, R, DCR |
0,00001 Ом...99,9999 МОм |
| |Y|, B, G |
0,00001 мкСм..99,9999 См |
| C |
0,00001 пФ...9,99999 Ф |
| L |
0,00001 мкГн...99,9999 кГн |
| D |
0,00001...9,99999 |
| Q |
0,00001...99999,9 |
| θ (град) |
-179,999°...179,999° |
| θ (рад) |
-3,14159...3,14159 |
| Δ% |
-999,999%...999,999% |
| Базовая точность измерения LCR параметров |
0,05% |
| Схема замещения |
последовательная, параллельная |
| Выбор диапазона |
Ручной, автоматический |
| Режим запуска |
Внутренний, ручной, внешний, по шине |
| Усреднение |
1...256 |
| Калибровка |
Открытая, закрытая, на нагрузке |
| Уровень сигнала 0,3 Вскз...1 Вскз |
| Математические операции |
ΔABC, Δ% |
| Установка задержки |
0...999, наилучшее разрешение 100 мкс |
| Компаратор |
10 ячеек сортировки, BIN1...BIN9; доп.ячейки NG, AUX |
| Счетчик ячеек |
| Выход PASS/FAIL на передней панели |
| LED индикатор |
| Список свипирования |
10 страниц по 15 точек |
| Параметры: частота, AC напряжение/ток, внутренний/внешний источник смещения, напряжение независимого источника DC |
| Графический анализ |
Непрерывное сканирование и построение резонансных кривых с учетом AC уровня и DC смещения |
| Внутренняя память |
100 ячеек для файлов установок LCRZ |
| 201 результат измерения |
| 10 ячеек для GIF файлов, CSV-файлов |
| Внешняя USB память |
GIF файлы |
| Файлы установок LCRZ |
| Интерфейсы |
I/O (ввод/вывод) |
HANDLER (сортировщик) на передней панели |
| ПК |
USB, RS232C, GPIB (опция), LAN |
| Память |
USB host на передней панели |
| Управление источником смещения |
Внешний источник смещения управляется через DCI интерфейс |
| Максимальный ток смещения - 120 А |
| Источник смещения тока |
Опция. 1А DC источник смещения тока |
| Дисплей |
цветной ЖК 7" TFT (800х480) |
| Рабочая температура/влажность |
0°С-40°С, ≤90%RH |
| Питание |
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц |
| Макс. потребляемая мощность |
80 ВА |
| Габаритные размеры |
400 х 132 х 385 мм |
| Вес |
Около 13 кг |
