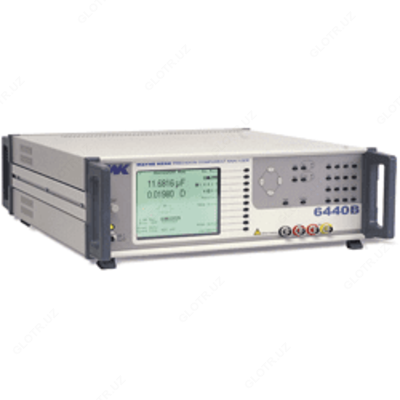

WK 6440B — измеритель RLC

Product description

Назначение RLC измерителя WK 6440B:

Измеритель RLC WK 6440B: Частота тест-сигнала 20 Гц - 3 МГц; Сопротивление до 2 ГОм; Сопротивление постоянному току до 10 МОм; Емкость до 1 Ф; Индуктивность до 2 кГн; Добротность/Тангенс угла потерь до 1000; Фазовый сдвиг -180 ... +180^о; Базовая погрешность 0,02%; Абсолютные и относительные измерения; Уровень тест-сигнала до 10 В; Внутреннее и внешнее смещение; Построение зависимости измеряемого параметра от частоты; Интерфейс GPIB; Высокая скорость измерения; Большой ЖК-дисплей и интуитивный пользовательский интерфейс; Защита от разряда конденсатора; Опция: графический анализ параметров.
Аналог WK 6430В: отличие диапазон частот 20 Гц - 3 МГц; Функция графического анализа параметров.

Особенности RLC измерителя WK 6440B:
- Быстрое автоматическое тестирование конденсаторов;
- ВЫсокая точность определения диэлектрических потерь;
- Базовая погрешность 0,02%;
- Частота тест сигнала до 3 МГц;
- Высокая скорость измерений;
- Большой ЖК-дисплей и интуитивный пользовательский интерфейс;
- Защита от разряда конденсатора;
- Отображение в виде графика зависимости любого измеряемого параметра от частоты (режим ГКЧ);
- Интерфейс КОП.

Технические характеристики RLC измерителя WK 6440B:

Параметр	Значения
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
Сопротивление (Z, R)	до 2 ГОм с разрешением до 0,01 мОм
Сопротивление постоянному току (DCR)	до 10 МОм с разрешением до 0,1 мОм
Емкость (С)	до 1 Ф с разрешением до 1 фФ
Индуктивность (L)	до 2 кГн с разрешением до 0,1 нГн
Добротность (Q)	до 1000
Тангенс угла потерь (D)	до 1000
Фазовый сдвиг (q)	-180^о ... 180^о
Базовая погрешность	±0,02%
ТЕСТ СИГНАЛ
Частота тест-сигнала	20 Гц - 3 МГц (более 1800 фиксированных частот)
Уровень тест-сигнала	1 мВ - 10 В автоматический контроль уровня напряжения и тока
Погрешность установки частоты	±0,005%
ПОСТОЯННОЕ СМЕЩЕНИЕ
Внутренний источник	2 В
Внешний источник	± 60 В
ДИСПЛЕЙ
Режим индикации измерений	абсолютные и относительные измерения
Режим графической развертки	позволяет строить график зависимости измеряемого параметра от частоты
Мультичастотный режим графики	до 8 частот
ОБЩИЕ ДАННЫЕ
Условия эксплуатации	0^оС ... 50 ^оС и относительная влажность 85%
Напряжение питания	100 В / 240 В, 50/60 Гц
Габаритные размеры	150 х 440 х 525 мм
Масса	11 кг

Комплект поставки WK 6440B

№	Наименование	Количество
1.	Измеритель RLC WK 6440B	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
4.	4-х проводный измерительный кабель	1
5.	Образцовая емкость	1
