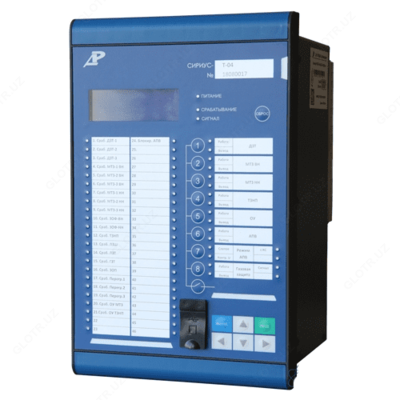

Сириус-Т4-01 — микропроцессорное устройство основных защит силового трансформатора 6-220 кВ

Назначение микропроцессорного устройства основных защит силового трансформатора 6-220 кВ Сириус-Т4-01:

Цифровое устройство Сириус-Т4-01 содержит функции, необходимые для обеспечения основной защиты силового трансформатора (автотрансформатора) класса напряжения 6-220 кВ.

Предусмотрена возможность защиты трансформатора при подключении его к системе через два выключателя (например, схема «четырехугольник», «мостик»).

Число контролируемых плеч защищаемого объекта – до четырех, с контролем трех фаз.

В качестве основной защиты трансформатора реализованы ДТО и ДЗТ, а также прием сигналов от газовой защиты.

Функции микропроцессорного устройства основных защит силового трансформатора 6-220 кВ Сириус-Т4-01:

• ДЗТ и ДТО;
• Контроль небаланса;
• МТЗ ВН, МТЗ СН, МТЗ НН1 и МТЗ НН2 по три ступени с комбинированным пуском по напряжению;
• ЗОФ;
• ЗНП ВН и ТЗНП СН;
• Ускорение одной из ступеней МТЗ и ТЗНП при включении выключателя;
• Оперативное ускорение одной из ступеней МТЗ и ТЗНП;
• ГЗТ;
• ГЗ РПН;
• Технологические защиты трансформатора (защита от перегрузки, функция обдува, ЗПО);
• Функция пуска пожаротушения;
• Функции УРОВ выключателей стороны ВН и СН;
• Блокировка РПН по нескольким параметрам.

Варианты исполнения микропроцессорного устройства основных защит силового трансформатора 6-220 кВ Сириус-Т4-01:

Устройство Сириус-Т4-01​ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство Сириус – Т4 – 01 – Х – Х – АХ – КX​, где
                        1            2      3     4     5     6       7

1​ – фирменное название устройства;

2 – функциональное назначение устройства;

3 – модификация по функциональному составу;

4 – вторичные токи:
     0 – универсальное исполнение по номинальному вторичному току (50 Гц);

5 – напряжение оперативного питания:
     0 – 220 В постоянного тока с импульсом режекции;
     1 – 110 В постоянного тока;
     2 – 24 В постоянного тока;
     5 – 220 В переменного (50 Гц), выпрямленного или постоянного тока;

6 – тип интерфейса связи:
     A0 – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU) – (только для К407-41);
     A5T – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU), два интерфейса Ethernet (МЭК 61850, HSR,PRP) с разъемом RJ45 – (для исполнений К407-41, К250-21 и К450-41);
     A5U – один интерфейс USB (ModBus-RTU), два интерфейса RS-485 (ModBus-RTU), два интерфейса Ethernet (МЭК 61850, HSR,PRP) с два разъемом для SFP-модулей – (для исполнений К407-41, К250-21 и К450-41);

7 – аппаратный состав для ЦПС:

Пример записи устройства Сириус-Т4-01​ с универсальным исполнением измерительных токовых каналов, напряжением оперативного питания 220 В с импульсом режекции, с одним USB (ModBus-RTU), двумя RS-485 (ModBus-RTU), двумя Ethernet с разъемами для SFP-модулей и аппаратным составом устройства K250-21 имеет вид: «Сириус-Т4-01​-0-0-А5U-K250-21», где

Сириус-Т4-01​ – фирменное название устройства;
0 – универсальное исполнение по номинальному вторичному току;
0 – 220 В постоянного тока с импульсом режекции;
А5U – один USB (ModBus-RTU), два RS-485 (ModBus-RTU), два Ethernet с разъемом для SFP-модулей (МЭК 61850, HSR,PRP);
K250-21 – аппаратный состав устройства.
