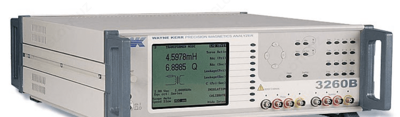

WK 3260B — прецизионный анализатор индуктивности

Product description

Назначение измерителя RLC WK 3260B:

Прецизионный анализатор индуктивности WK 3260B: Частота тест-сигнала 20 Гц - 3 МГц; Сопротивление до 2 ГОм; Емкость до 1 Ф; Индуктивность до 1кГн; Добротность/Тангенс угла потерь до 1000; Фазовый сдвиг -180 ... +180^о; Базовая погрешность 0,1%; Режим измерения параметров трансформаторов (сопротивление обмоток, коэффициент трансформации, емкость между обмотками, взаимоиндукция); Режим графического анализа (опция); Внутренний источник 1 А и внешний до 125 А (модуль 3265B); Определение параметров телекоммуникационных трансформаторов (опция); Измерение сопротивления изоляции (опция); Интерфейс GPIB (опция); Масса 11 кг.

Особенности измерителя измерителя RLC WK 3260B:
- Измерение сопротивления постоянному току, комплексного сопротивления на переменном токе, емкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига;
- Широкий диапазон частот от 20 Гц до 3 МГц;
- Скорость измерений до 20 в секунду;
- Базовая погрешность 0,1%;
- Постоянное смещение до 125 А;
- Функция телекоммуникационных измерений;
- Режим анализа на графическом дисплее;
- Режим сортировки компонентов;
- Измерение коэффициента трансформации;
- Определение параметров телекоммуникационных трансформаторов;
- Измерение изоляции напряжением до 500 В (опция);
- Интерфейс КОП (опция).

Технические характеристики измерителя RLC WK 3260B:

Параметр	Значения
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
Сопротивление (Z, R)	до 2 ГОм с максимальным разрешением 0,01 мОм
Емкость (С)	до 1 Ф с максимальным разрешением 5 фФ
Индуктивность (L)	до 1 кГн с максимальным разрешением 0,1 нГн
Добротность (Q)	до 1000
Тангенс угла потерь (D)	до 1000
Фазовый сдвиг (q)	-180^о ... 180^о
Базовая погрешность	±0,1%
РЕЖИМЫ ИЗМЕРЕНИЯ
Сортировка компонентов	годен/не годен, 10 ячеек (опция)
Режим трансформаторов	сопротивление каждой обмотки, коэффициент трансформации, емкость между обмотками, взаимоиндукция
Телекоммуникационный режим (опция)	вносимые потери, потери на отражение для согласующих трансформаторов в диапазоне 100 Гц - 20 кГц
Режим анализа (опция)	график зависимости измеряемого параметра от частоты, уровня и смещения
Мульти-частотный режим	до 8 частот
ТЕСТ СИГНАЛ
Частота тест-сигнала	20 Гц - 3 МГц (более 1800 фиксированных частот)
Уровень тест-сигнала (на нагрузку 50 Ом)	1 мВ - 10 В 50 мкА - 200 мА
Погрешность установки частоты	±0,01%
Погрешность установки уровня	2% по напряжению и току
ПОСТОЯННОЕ СМЕЩЕНИЕ (ОПЦИЯ)
Внутренний источник смещения (опция)	1 мА ... 1 А (не менее 20 В)
Внешний источник смещения (модуль 3265В)	25 мА ... 125 А (5 модулей 3265В) с шагом от 0,025 А
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Режим индикации измерений	абсолютное значение
Режим усреднения	4 уровня
ДИСПЛЕЙ
Скорость измерений	до 20 измерений в секунду
Формат индикации	основной и вспомогательный параметр
ОБЩИЕ ДАННЫЕ
Условия эксплуатации	0^оС ... 50 ^оС и относительная влажность 85%
Напряжение питания	115 В / 230 В, 50/400 Гц
Габаритные размеры	150 х 440 х 520 мм
Масса	11 кг

Комплект поставки WK 3260B

№	Наименование	Количество
1.	Прецизионный анализатор индуктивности WK 3260B	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
4.	Предохранитель	1
5.	Образцовая емкость	1
