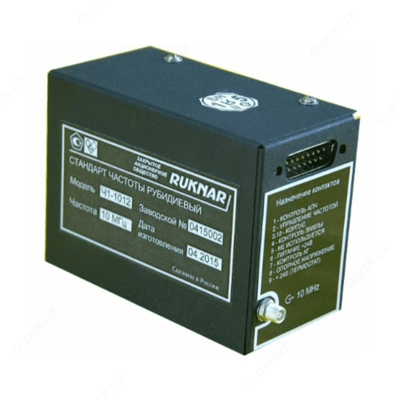

Ч1-1012 — стандарт частоты рубидиевый

Product description

Назначение стандарта частоты рубидиевого Ч1-1012:

Малогабаритный рубидиевый стандарт частоты Ч1-1012 предназначен для использования в качестве встраиваемого источника сигналов высокой стабильности в частотно-измерительных приборах и комплексах, теле-коммуникационных системах, системах навигации и связи. Разработан для мобильных применений с высокими требованиями к габаритам, массе и потребляемой мощности.

Аналогичен генератору FRS фирмы EFRATOM и генераторам серии HPFRS фирмы TEMEX, PRS10 ф. Stanford research systems.

Технические характеристики стандарта частоты рубидиевого Ч1-1012:

Параметр	Значение
Номинальное значение частоты выходного сигнал, МГц	10
Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах	от 0,6 до 1,2
Относительная погрешность по частоте при выпуске, отн. ед., в пределах	± 5·10^-11
Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах	± 4·10^-11
Относительная погрешность воспроизведения частоты, отн. ед., не более	2·10^-11
Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более за 1 с за 10 с за 100 с за 1 сут	3·10^-11 1·10^-11 3·10^-12 1·10^-11
Относительное изменение частоты в диапазоне рабочих температур от 0 до + 50 °C, отн. ед., не более	3,5·10^-10
Диапазон перестройки частоты выходного сигнала, отн. ед., не менее	3·10^-9
Подавление cоcтавляющей 20 МГц в спектре выходного сигнала, дБ, не менее	30
Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более при отстройке от несущей на (85±3) Гц на 1 кГц на 10 кГц	- 130 - 140 - 145
Напряжение питания от сети постоянного тока, В	от + 22 до + 28
Потребляемая мощность, Вт, не более	12
Габаритные размеры (длина×ширина×высота), мм, не более	110 х 52 х 80
Масса, кг, не более	0,7

Комплект поставки Ч1-1012

№	Наименование	Количество
1	Стандарт частоты рубидиевый Ч1-1012	1
2	Одиночный комплект ЗИП	1
3	Комплект эксплуатационной документации	1
4	Ящик укладочный	1
