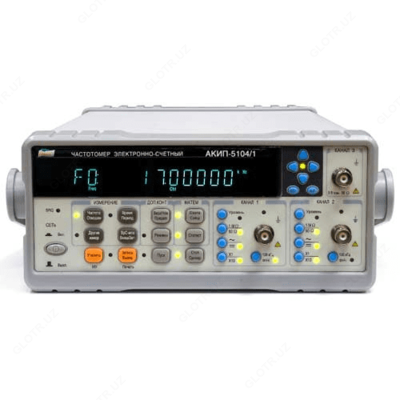

АКИП-5104/2 — частотомер

Product description

Особенности частотомера АКИП-5104/2:
- Диапазон частот Канал 1 / Канал 2: 0,14 мГц …100 МГц;
- Диапазон частот канал 3: 100.. 1,5 ГГц;
- Максимальное разрешение: 20 нс;
- Погрешность опорного генератора (5 МГц): ± 1х10^-7;
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;
- Математика для частотных измерений: х (множитель), + (смещение);
- Функция статистики для частотных измерений: среднее, минимум, максимум, относительные значения (ppm), СКО, девиация Аллана, ∆-изм (delta), абс. отклонение (Abs dev);
- Автоматический допусковый контроль для частотных измерений;
- Запуск измерений: внутренний (авто), внешний (Ext);
- Память: 9 профилей настроек (запись/ вызов);
- Интерфейс: USB, RS232, LPT;
- Вход внешнего опорного генератора (5 / 10 МГц, автовыбор), выход опорного генератора (5 МГц);
- Флуоресцентный VFD-дисплей (8 разрядов/ секунда).

Технические характеристики частотомера АКИП-5104/2:

Параметр	АКИП-5104/1	АКИП-5104/2
Каналы 1, 2
Диапазон частот	0,14 мГц – 100 МГц
Диапазон периодов (T1)	20 нс – 7000 с (макс. разрешение 20 нс, ± 20 нс)
Диапазон временных интервалов	40 нс – 7000 с (макс. разрешение 20 нс, ± 20 нс)
Фазовый сдвиг	0 - 359⁰ (40 нс ≤ для врем. интервалов <100 с)
Длительность импульсов	≥40 нс (период следования <100 с)
Скважность	1 – 99 % (длит. имп. ≥40 нс, период следования <100 с)
Счет импульсов	0 … 1х10¹² (разрешение ±1 имп.)
Параметры входа канал 1/2
Входное сопротивление	1 МОм //45 пФ и 50 Ом
Динамический диапазон	30 мВ – 1,5 Вскз (синус); 100 мВ – 4,5 Вп-п (прямоуг., импульс)
Связь по входу	Открытый и закрытый вход (DC, AC)
Связь по входу	Открытый и закрытый вход (DC, AC)
Тип соединителя	BNC
Канал 3
Диапазон частот	100 МГц – 500 МГц	100 МГц – 1,5 ГГц
Диапазон периодов	2 нс – 10 нс	0,7 – 10 нс
Параметры входа канала 3
Входное сопротивление	50 Ом
Динамический диапазон	30 мВ – 1,5 Вскз (синус)
Связь по входу	Закрытый вход (АС)
Тип соединителя	BNC
Измерительные функции
Время счета	10 / 100 мкс/ 1/ 10/ 100/ 300 мс/ 1/ 10/ 100/ 1000с (+ t внеш. зап.)
Статистика	2… 2000 (число выборок)
Отношение частот	Кан1/ Кан2, Кан1/ Кан3, Кан2/ Кан1, Кан3/ Кан1
Отношение периодов	Т1/ Т2
Опорный генератор
Тип опорного генератора и погрешность (пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год)	Стандартно < 1 x 10^-7 ; (< 5 x 10^-8 - опция 101)
Общие характеристики
Разрядность индикатора	8 разрядов при времени счета 1 секунда
Интерфейс	USB, RS232, LPT (принтер)
Напряжение питания	~115 / 230 В; 50 / 60 Гц
Габаритные размеры (ШхВхГ)	255 х 100 х 370 мм
Масса	3 кг

Комплект поставки АКИП-5104/2

№	Наименование	Количество
1	Частотомер АКИП-5104/2	1
2	Шнур питания	1
3	Измерительный кабель (BNC)	2
4	Кабель USB	1
5	Кабель RS232	1
6	Предохранитель	1
7	Инструкция по эксплуатации и ПО на CD-диске	1
