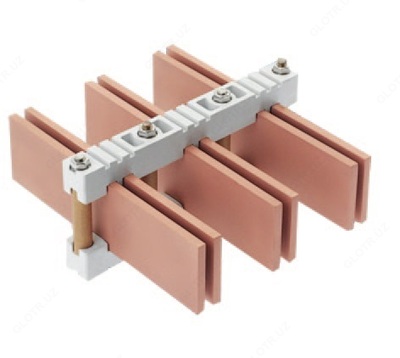

Изолятор шинный плоский ИШП 2P для шин 5 и 10 мм 180 мм IEK

Product description

Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 2-х или 3-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнены из SMC материала.

Удобный и быстрый монтаж кабельных трасс. Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания. Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А. Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.

Технические характеристики

Количество полюсов:	2
Макс номин ток:	320...2750 А
Расстояние между шинами:	72 мм
Номин раб напряжение:	400 В
Температура эксплуатации:	-40...+60 °C
Кол-во болтов на изолятор:	2 шт
Кратковрем выдерж напряж промышл частоты:	8.0 кВ
Предел прочности на изгиб:	123.0 Мпа
Диам отв под крепежные болты в шинах:	12.0 мм
Высота:	35.0 мм
Глубина:	35.0 мм
Цвет:	Белый
Материал:	Полиэстер SMC
Тип конструкции:	Изолятор ступенчатый
Толщина шин:	5 и 10 мм
Ударная вязкость:	≥ 25 кДж на м2
Категория горючести по ГОСТ 28157:	ПВ-0

Эксплуатационные параметры

Срок службы, Лет:	5
Гарантийный срок, Лет:	1

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	-	2	48
Единицы измерения	-	шт	шт
Тип упаковки	-	ПАКЕТ ПРЯМОУГОЛЬНЫЙ	КОРОБКА/БОКС
Материал упаковки	-	ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE)	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод	-	4606056553604	4606056553611
Вес брутто, кг	-	0.658	15.8
l, см	-	18	37.5
b, см	-	7	23
h, см	-	3.5	16
