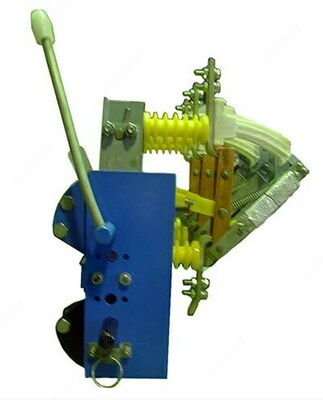

Выключатель нагрузки ВНАп (П) 10/630-20-2з с ПР-10 без предохранителей

Product description

Описание
Выключатели нагрузки переменного тока серии ВН-10 типа ВНР, ВНА применяются в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанций (КТП) внутренней установки и камерах стационарных одностороннего обслуживания (КСО).

Выключатели нагрузки автогазовые (ВНА) предназначены для включения и отключения под нагрузкой участков электрической цепи переменного трехфазного тока 400 и 630 А частотой 50-60 Гц, номинальным напряжением до 10 кВ, а также для обеспечения безопасного производства работ на отключенном участке при помощи стационарных заземлителей.

Выключатели нагрузки допускают коммутацию номинального тока, но не рассчитаны на отключение токов короткого замыкания. Отключение цепи при коротком замыкании осуществляется предохранителями, которые включаются последовательно с выключателем нагрузки.

Конструкция и принцип действия:

Выключатель нагрузки ВНА состоит из рамы, вала управления подвижными токоведущими контактами и вала управления заземляющими ножами. На трех нижних изоляторах шарнирно закреплены подвижные токоведущие контакты совместно с подвижными дугогасительными контактами. На трех верхних изоляторах закреплены неподвижные токоведущие контакты, неподвижные дугогасительные контакты и дугогасительная камера. Движение от рычагов вала к подвижным контактам передаются при помощи тяговых изоляторов из стеклонаполненного полиамида.

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
