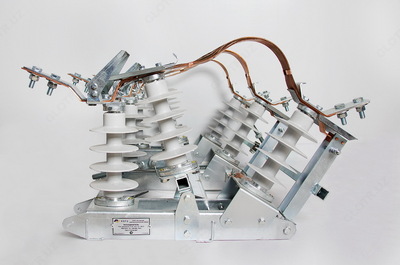

Разъединитель линейный РЛКВ-1б-10 IV/400 УХЛ1 с КМЧ (вертикальной установки)

Product description

Описание Разъединители РЛК 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.

Структура условного обозначения разъединителя РЛК(1а,1б,2)-10.IV/400

Р разъединитель
Л линейный
К качающегося типа
В для вертикальной установки
1а заземлитель со стороны неподвижного контакта
1б заземлитель со стороны подвижного контакта
2 заземлитель со стороны подвижного и неподвижного контактов
10 номинальное напряжение, кВ
IV степень загрязнения по ГОСТ 9920
400 номинальный ток, А

Тип применяемого привода ПРУ-01(02)- УХЛ1
П Привод
Р Ручной
У Универсальный
00 без вала заземления
01 с одним валом заземления
02 с двумя валами заземления
УХЛ 1 Климатическое исполнение

Устройство и принцип действия РЛК

Разъединители РЛК изготавливают в трехполюсном исполнении, так же допускается изготовление в двухполюсном варианте.
Разъединитель РЛК состоит из рамы, изоляции, токоведущей системы, заземляющего контура и металлоконструкций для установки.
Рама РЛК повышенной жесткости представляет собой сварную конструкцию из гнутых швеллеров, на которые устанавливаются изоляторы и заземлители.
Изоляция каждого полюса разъединителя РЛК состоит их трех полимерных изоляторов.
Токоведущая система РЛК состоит из главного ножа, основного контакта и гибкой связи.
Главный нож установлен на неподвижном изоляторе и представляет собой медную изогнутую пластину, один из концов которой является контактным выводом разъединителя.
Управление разъединителем РЛК производится приводом.
Связь между разъединителем РЛК и приводом выполнена из стальной трубы.

Комплектация разъединителя РЛК

В комплект поставки разъединителя РЛК входит следующее оборудование:
- рама РЛК,
- привод ПРУ,
- траверсы для монтажа рамы и привода

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
