ДОДК-100 — датчик определитель дефектов коммуникаций

Product description

Назначение датчика ДОДК-100:

Датчик предназначен для определения неисправности (повреждения изоляции защитных покрытий газопроводов) систем катодной защиты, а также для обнаружения места обрыва силовых кабелей. Принцип действия датчика состоит в определении разности потенциалов на поверхности земли, которая образуется при прохождении тока по цепи: генератор, труба (кабель), поврежденная изоляция, земля, заземление генератора, генератор. В месте повреждения изоляции переходное сопротивление труба-земля уменьшается, и на поверхности земли потенциал будет иметь повышенное значение. Увеличение потенциала будет тем значительнее, чем больше повреждение.

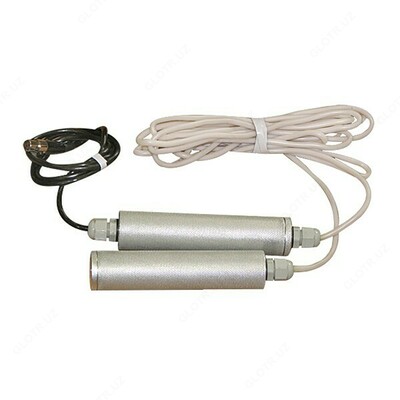

Датчик ДОДК 100 представляет собой два изолированных друг от друга измерительных электрода, в один из которых встроен предварительный усилитель и образующие единую конструкцию. Обследование производится двумя операторами, у одного оператора находиться измерительный электрод, у второго оператора находится измерительный электрод и приёмник. По показанию приёмника (стрелочный индикатор и головные телефоны) судят о местонахождении неисправности.

Датчик ДОДК-100 подключается к приемнику АП-010.

Технические характеристики датчика ДОДК-100:

Параметр	Значения
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм	15
Точность определения обрыва кабеля, м	0,25
Входное сопротивление датчика, МОм	2,4
Питание предварительного усилителя	внешнее от приемника
Коэффициент усиления предварительного усилителя, дб	40

Комплект поставки ДОДК-100

№ Наименование Количество

1. Датчик определитель дефектов коммуникаций ДОДК-100 1
