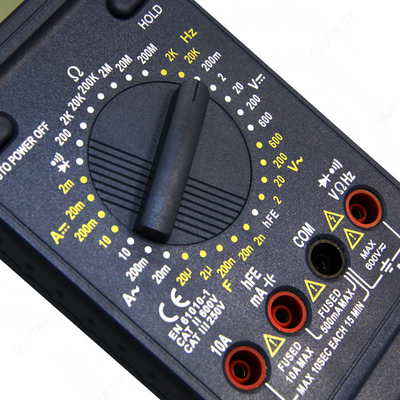

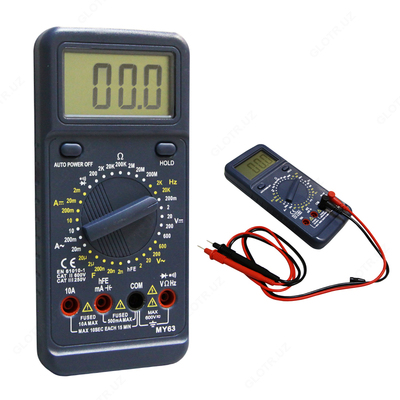

Цифровой мультиметр MY63 измеряет величины силу постоянного и переменного тока, постоянного и переменного напряжения. сопротивления, коэффициента усиления биполярных транзисторов, емкость конденсаторов и частоту синусоидального сигнала в звуковом диапазоне. Высокое входное сопротивление не вносит погрешности при измерениях величин и говорит о высокой точности прибора. В приборе применен АЦП с измерением значений методом двойного интегрирования. Выбор пределов измерения величин производится вручную путем установки нужного положения многопозиционного переключателя.
С помощью мультиметра MY63 можно проверять полупроводниковые диоды и прозванивать электрические цепи. Результаты измерений выводятся на крупный цифровой 3¾ -разрядный ЖК-дисплей. Питание осуществляется от одной батареи 9В типа "Крона". Мультиметр имеет кнопку "AUTO POWER OFF" и кнопку памяти "HOLD". Защитный кожух из мягкого полимера, входящий в комплект поставки мультиметра MY63, сохранит прибор от повреждения при падении или ударе. Рабочее положение измерительного прибора можно изменять с помощью откидного упора на тыльной стороне корпуса. На кожухе имеется специальное отверстие для крепления мультиметра в вертикальном полложении на стене, панели, а также пазы для фиксации щупов при неработающем мультиметре.
Цифровой мультиметр MY61 принципиально отличается от модели MY61 возможностью измерять частоту синусоидального сигнала в диапазоне частот от 1 Гц до 20 кГц и от MY62 отсутствием возможности измерять температуру окружающей среды.
Разрядность шкалы дисплея: 2000 отсчетов
Постоянное напряжение: 0,1 мВ … 1000 В, базовая погрешность ±0,5% ±3 единицы счета
Переменное напряжение: 0,1 мВ … 750 В, базовая погрешность ±0,8% ±3 единицы счета
Постоянный ток: 1 мкА … 10 А, базовая погрешность ±1,5% ±1 единица счета
Переменный ток: 1 мкА … 10 А, погрешность ±1,8% ±5 единиц счета
Сопротивление: 0,1 Ом … 200 МОм, базовая погрешность ±0,8% ±2 единицы счета
Емкость: 1 пФ ... 20 мкФ, базовая погрешность ±4% ±3 единицы счета
Звуковая прозвонка: сигнал при сопротивлении менее ~50 Ом
Тест диодов: 2,7 В
Тест hFE транзисторов: 0 … 1000
Частота выборки: 3 Гц
Входной импеданс: ~ 10 МОм
Отображение пределов измерения в соответствии с выбранным режимом
Автоотключение питания: 30 минут отсутствия активности
Индикация перегрузки: символ «OL» на ЖК-дисплее
Индикатор разряда батарей
Диапазон рабочих температур: 0°С ... +40°С при отн. влажности менее 80%
Диапазон температур хранения: -0°С ... +60°С при отн. влажности менее 70%
Максимальное допустимое напряжение: CAT III – 1000 В, CAT IV – 600 В
Класс безопасности: CE ETL CAT.II 1000V CAT.III 600V RoHS
Предохранители: 250 мА/250В и 10 А/500 В
ПРЕДЕЛЫ ИЗМЕРЕНИЙ
Постоянное напряжение: 200мВ / 2В / 20В / 200В / 600В
Переменное напряжение: 2В / 20В / 200В / 600В
Постоянный ток: 2мА / 20мА / 200мА / 10А
Переменный ток: 20мА / 200мА / 10А
Сопротивление: 200Ω / 2кΩ / 20кΩ / 200кΩ / 2МΩ / 20МΩ / 200 МΩ
Емкость конденсаторов: 2нФ / 20нФ / 200нФ / 2мкФ / 20мкФ
Частота f: 2кГц / 20кГц Прозвонка соединений - сигнал подается при сопротивлении <60 Ом
Диодный тест - да
Измерение hFE транзисторов – да
Питание: батарея 1 шт. х 9 В тип 6F22

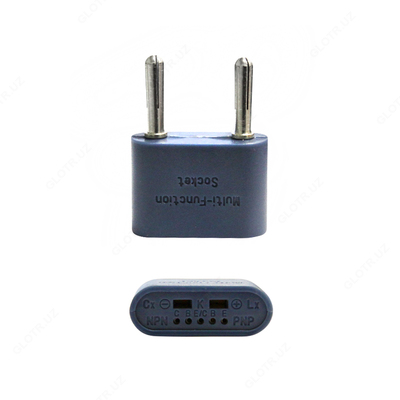

Комплект поставки: прибор, батарея, измерительные щупы, Multi -Function Socket (разъем для транзисторов), , паспорт
Размеры: 188 х 93 х 50 мм
Масса: 395 г
Масса с упаковкой: 605 г
