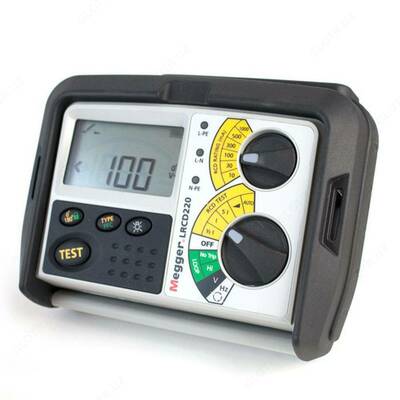

Описание комбинированного тестера (цепь и УЗО) LRCD200:
Серия LRCD - последнее поколение приборов сочетающих в себе тестирование параметров петли короткого замыкания без срабатывания УЗО и тестирование самих УЗО. Доступные и гибкие функции тестирования для электриков, тестирующих цепи под напряжением.
Все приборы серии LRCD200 поставляются с калибровочными сертификатами
Имеется три модели:
- LRCD 200 - прибор предназначен для безопасного тестирования сопротивления петли короткого замыкания в трехфазных системах и тестирования УЗО номиналом от 10 мА до 500 мА;
- LRCD 210 - прибор предназначен для безопасного тестирования сопротивления петли короткого замыкания в трехфазных системах и тестирования УЗО при 1/2I,11, и 5I, настраиваемых и УЗО постоянного тока;
- LRCD 220 - имеет те же возможности что и LRCD 210 с расширенным рабочим диапазоном при тестировании петли от 110 В до 280В В + быстрое двухпроводное тестирование (Фаза-Фаза, Фаза-Земля).
Все три прибора позволяют проводить тестирование петли короткого замыкания в цепи с УЗО 30 мА или более без его срабатывания, включая электронные УЗО.
Все приборы разработаны с использованием нового корпуса для тестера от Megger.
Прибор встроен резиновую защиту, имеет крышку для защиты панели, влагостойкий IP54, легко определяемые функции и удобная компоновка. Приборы можно держать в руках или повесить на шею, они не соскользнут, если их положить на полку и ли скамейку. Тестовые провода могут оставаться присоединенным с закрытой или открытой крышкой панели.
Светодиодные индикаторы LNE соединительные показать статус соединения Индикатор L-N-E показывает состояние соединения и его полярнотсь.
Тестирование петли без срабатывания УЗО:
Тестирование петли приборами Megger позволяет избежать срабатывания подключенного к цепи УЗО. Гарантированно в цепи не сработает с УЗО до 30 мА и более.
Тест петли без срабатывания УЗО может так же быть осуществлен в цепях с электронными УЗО.
Все приборы серии LRCD позволяют:
- Тестирование петли без срабатывания УЗО 30 мА и выше, а так же электронные УЗО;
- Трехпроводное измерение сопротивления петли без срабатывания в пределах от 0,01 Ом до 2 кОм;
- Автоопределение диапазона теста;
- Расчет ожидаемого тока КЗ при измерении сопротивления петли;
- Измерение напряжение сети;
- Измерение частоты сети.
Дополнительно для LRCD220:
- Быстрый двухпроводный тест
- Тест петли в сети до 415 В (линейное);
- Тестирование петли в сети 110 В;
- Подсветка дисплея;
- Отображение порядка чередования фаз;
- естирование времени срабатывания УЗО для всех диапазонов тока.
Тестирование УЗО:
Тестирование врем ени срабатывания УЗО для всех диапазонов тока.
Автоматический тест УЗО прибора LRCD220 позволяет автоматически проводить все вышеперечисленные тесты в то время как оператор включает сработавшие УЗО. Результаты могут быть вызваны на дисплей.
Все тестеры LRCD позволяют:
- Тест УЗО от 10 мА до 500 мА;
- Тестирование УЗО номинальным током;
- Выбор;
- Выбор угла 0/180о;
- Тестирование с автоповышением тока;
- Выбор напряжения прикосновения 25 или 50 В;
- Дополнительный дисплей для напряжения прикосновения.
Кроме того LRCD210 и LRCD220 позволяют:
- Тестирование УЗО / I и 5 I;
плюс LRCD220 позволяет:
- Тестирование 1000 мА УЗО;
- Подсветка дисплея;
- Блокировка теста;
- Отображение чередования фаз.
Кроме того, приборы позволяют работать при измененной полярности Фаза/Нейтраль.
