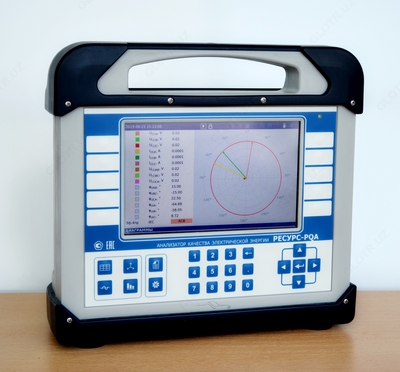

РЕСУРС-PQA — анализатор качества электрической энергии

Product description

Отличительные особенности анализатора качества электрической энергии РЕСУРС-PQA:

Большое количество модификаций многофункциональных переносных приборов для контроля и анализа качества электрической энергии;

Измерение показателей качества электрической энергии в соответствии с ГОСТ 30804.4.30 (класс А), ГОСТ IEC 61000-4-30 (класс А), ГОСТ 30804.4.7 (класс I) и ГОСТ Р 51317.4.15 (класс F1);

Контроль качества электрической энергии на соответствие нормам, установленным в ГОСТ 32144, EN 50160

Контроль и мониторинг качества электрической энергии в соответствии с ГОСТ 33073;

Использование высокоточных разъёмных трансформаторов тока (токоизмерительных клещей и катушек Роговского);

Использование современных информационных технологий: Ethernet, USB, Wi-Fi, SD-карта, GPS/ГЛОНАСС;

Мощная функция регистрации результатов измерений во внутренней памяти прибора, дополнительной сменной SD-карте и внешнем USB Flash-диске;

Мспользование двух концепций конструирования средств измерений:
- полнофункциональная моноблочная модификация с цветным 7‑дюймовым TFT-дисплеем и встроенной клавиатурой;
- модификация без органов управления ("Черный ящик").

Область применения анализатора качества электрической энергии РЕСУРС-PQA:

Проведение сертификационных, периодических, арбитражных, технологических и других видов испытаний электрической энергии;
Управление качеством электрической энергии при её генерации, передаче и потреблении;
Энергетическое обследование электросетей предприятий (энергоаудит);
Измерение параметров электроснабжения на предприятиях промышленности и в энергосистемах;
Проверка правильности монтажа и режимов работы узлов учёта электрической энергии;
Метрологическое обеспечение измерительных систем.

Функциональные возможности анализатора качества электрической энергии РЕСУРС-PQA:

Измерение показателей качества электрической энергии в соответствии с требованиями ГОСТ 30804.4.30 (класс А), ГОСТ IEC 61000-4-30 (класс А), ГОСТ 30804.4.7 (класс I), ГОСТ 32144;
Измерение дозы фликера в соответствии с требованиями ГОСТ Р 51317.4.15 (класс F1);
Измерение параметров напряжения, силы тока, мощности и углов фазовых сдвигов в соответствии с требованиями ГОСТ Р 8.655;
Измерение параметров мощности искажений в соответствии с требованиями IEEE Std 1459;
Измерение активной и реактивной электрической энергии;
Регистратор результатов измерений показателей качества электрической энергии, параметров напряжения, силы тока и углов фазовых сдвигов, мощности и энергии;
Регистратор аварийных событий;
Цифровой осциллограф;
Сохранение результатов измерений на USB Flash-диске и SD-карте;
Web-интерфейс для настройки прибора и просмотра всех результатов измерений.

Измеряемые параметры анализатора качества электрической энергии РЕСУРС-PQA:

Показатели качество электрической энергии:

Отрицательное и положительное отклонения напряжения;
Отклонение напряжения основной частоты;
Отклонение среднеквадратического значения напряжения (с учётом гармоник и интергармоник);
Отклонение частоты (значение частоты);
Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
Суммарный коэффициент гармонических составляющих напряжения;
Коэффициент и среднеквадратическое значение n-ой гармонической составляющей напряжения (n от 2 до 50);
Коэффициент и среднеквадратическое значение h-ой интергармонической составляющей напряжения (hот 1 до 50);
Длительность провала напряжения, прерывания напряжения, перенапряжения;
Глубина и остаточное напряжение провала и прерывания;
Коэффициент перенапряжения и максимальное значение напряжения при перенапряжении;
Кратковременная и длительная дозы фликера;
Длительность быстрого изменения напряжения;
Максимальное значение быстрого изменения напряжения ΔUmax и значение быстрого изменения напряжения ΔUSS;
Амплитудное и максимальное значения импульса напряжения;
Длительность импульса напряжения.

Напряжение:

Среднеквадратическое значение напряжения (с учётом гармоник и интергармоник);
Среднеквадратическое значение напряжения основной частоты.

Среднеквадратические значения напряжений прямой, обратной и нулевой последовательностей Сила тока:

Среднеквадратическое значение силы тока (с учётом гармоник и интергармоник);
Среднеквадратическое значение силы тока основной частоты;
Среднеквадратические значения силы тока прямой, обратной и нулевой последовательностей;
Суммарный коэффициент гармонических составляющих тока;
Коэффициент и среднеквадратическое значение n-ой гармонической составляющей тока (n от 2 до 50);
Коэффициент и среднеквадратическое значение h-ой интергармонической составляющей тока (h от 1 до 50);
Коэффициенты несимметрии токов по обратной и нулевой последовательностям.

Углы фазовых сдвигов:

Угол фазового сдвига между напряжениями основной частоты;
Угол фазового сдвига между токами основной частоты;
Угол фазового сдвига между напряжением и током основной частоты;
Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока (n от 2 до 50);
Угол начального фазового сдвига n-ой гармонической составляющей напряжения относительно напряжения основной частоты;
Угол фазового сдвига между напряжениями и токами прямой, обратной и нулевой последовательностей.
