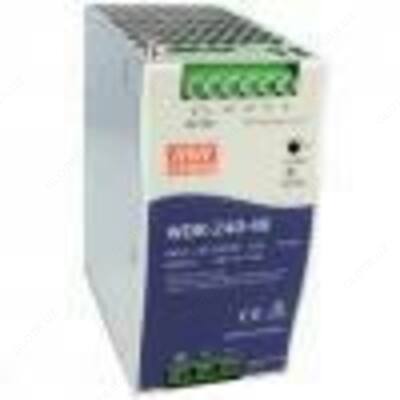

WDR-240-48 Блок питания MEAN WELL

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	48V
Номинальный ток	5A
Диапазон тока	0 ~ 5A
Номинальная мощность	240W
Уровень шума на выходе	150mVp-p
Диапазон регулировки напряжения	48 ~ 55V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±1.0%
Время установки, время нарастания	800ms, 150ms/400VAC 1500ms, 150ms/230VAC at full load
Время удержания	18ms / 400VAC 18ms / 230VAC at full load

Вход:
Диапазон входных напряжений	180 ~ 550VAC 254 ~ 780VDC
Диапазон частот	47 ~ 63Hz
КПД	91%
Переменный ток	1A/400VAC 2A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
Пусковой ток	COLD START50A
Коррекция коэффициента мощности	PF≥0.84/400VAC PF≥0.84/230VAC

Защита:
Защита от перенапряжения	56 ~ 65V / Protection type : Shut down o/p voltage, auto-recovery after 1 minute if the fault condition is removed
Защита от перегрузки	105 ~ 130% rated output power / Protection type: Constant current limiting, unit will shut down after 3 sec., auto-recovery after 1 minute if the fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-30 ~ +70°C
Рабочая влажность	20 ~ 95% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 ~ 50°C)
Вибрация	Component:10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 ~ +85°C, 10 ~ 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508 approved, IEC60950-1 CB approved by SIQ, design refer to GL
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:>100M Ohms/500VDC/25°C/70% RH
Электромагнитная совместимость	Compliance to EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A approved

Прочее:
MTBF (Средняя наработка на отказ)	141.1K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	63*125.2*113.5mm (W*H*D)
Упаковка	1.06Kg; 12pcs/13.7Kg/1.06CUFT
