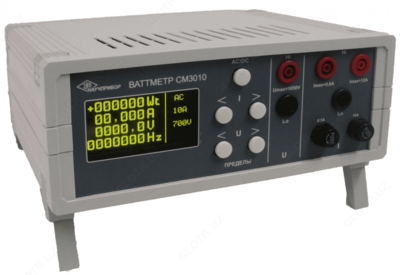

СМ3010 — многофункциональный цифровой ваттметр

Product description

Назначение многофункционального цифрового ваттметра СМ3010:

Предназначен для измерения активной мощности, тока, напряжения и частоты в цепях постоянного тока и в однофазных цепях переменного тока; для поверки ваттметров, амперметров, вольтметров класса 0,3 и ниже, частотомеров класса 0,01 и ниже. Объединяет и расширяет характеристики СА3010, СВ3010, СР3010.

Ваттметр многофункциональный СМ3010 выпускается по ТУ 4221-047-16851585-2014, соответствует требованиям ТР ТС 004/2011, ТР ТС 020/2011.

Исполнения многофункционального цифрового ваттметра СМ3010:
- СМ3010-000 - интерфейс USB;
- СМ3010-232 - интерфейс USB и RS232;
- СМ3010-485 - интерфейс USB и RS485.

Технические характеристики многофункционального цифрового ваттметра СМ3010:

Параметр	Значение
Значения пределов измерений напряжения, Uп, В	постоянный ток: 1-3-7,5-15-30-75-150-300-450-700-1000 переменный ток: 1-3-7,5-15-30-75-150-300-450-700
Значения пределов измерений силы тока, Iп, А	0,002-0,005-0,01-0,02-0,05-0,1-0,2-0,5-1-2-5-10
Конечные значения диапазонов измерения мощности, Вт	равны произведению значения предела измерения напряжения Uп на значение предела измерения силы тока Iп
Диапазоны измерения напряжений, В	от 0,1 Uп до 1,05 Uп
Диапазоны измерения токов, А	от 0,1 Iп до 1,05 Iп
Диапазон измерения частоты, Гц	от 40 до 5000
Величина входного напряжения при измерении частоты, В	от 0,1 Uп до Uп
Пределы допускаемой основной приведенной погрешности измерений силы тока и напряжения постоянного и переменного токов в диапазоне частот от 40 до 1500 Гц, %	±0,1 (от конечного значения диапазонов измерения силы тока и напряжения)
Пределы допускаемой основной приведенной погрешности измерений мощности постоянного тока, %	±0,1 (от конечного значения диапазона измерения мощности)
Пределы допускаемой основной приведенной погрешности измерений мощности переменного тока при номинальном коэффициенте мощности в диапазоне от 40 до 1000 Гц, %	±0,1 (от конечного значения диапазона измерения мощности)
Номинальный коэффициент мощности cos(φ)	1
Пределы допускаемой основной относительной погрешности измерений частоты, %	± 0,003
Пределы допускаемой дополнительной погрешности изме-рений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, % на каждые 10 °С изменения тем-пературы: - при измерении силы тока, напряжения и мощности - при измерении частоты	±0,1 ± 0,003
Максимальное падение напряжения на токовом входе, В, не более	1
Входное сопротивление при измерении напряжения, МОм, не менее: - на пределах от 1 до 15 В - на пределах от 30 до 1000 В	0,1 1
Питание: - постоянное напряжение, В - через адаптер сетевого питания	от 9 до 18; сеть переменного тока в соот-ветствии с техническими требованиями на адаптер
Потребляемая мощность, Вт, не более	5
Условия эксплуатации: - температура окружающего воздуха, °С - влажность воздуха, %	от + 5 до + 40; 90 (при температуре 25 °С)
Габаритные размеры, (ШхВхГ), мм, не более	225x100x205
Масса, кг, не более	1
Средний срок службы, лет	15
Наработка на отказ, ч	40 000

Комплект поставки СМ3010

№	Наименование	Количество
1	Ваттметр СМ3010 выбранной модификации	1
2	Формуляр	1
3	Руководство по эксплуатации	1
4	Ведомость принадлежностей	1
5	Комплект принадлежностей	1
6	Диск с программой «SER3010.EXE»	1
