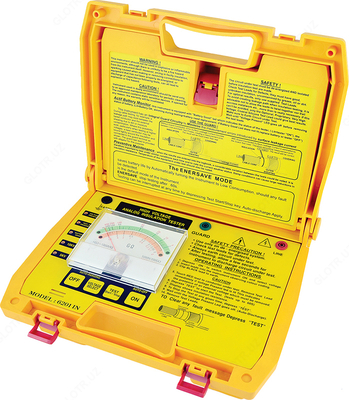

6201 IN — измеритель сопротивления изоляции

Product description

Описание цифрового измерителя сопротивления изоляции 6201 IN:

Принцип действия измерителя сопротивления изоляции 6201 IN основан на измерении падения напряжения на сопротивлении изоляции под действием тока, возникающего при приложении испытательного высокого напряжения, с последующим преобразованием в пропорциональное значение сопротивления.

Измеритель 6201 IN является прибором аналогового типа с выводом результата измерений на стрелочный индикатор.

Измеритель 6201 IN выполнен в прямоугольном пластмассовом корпусе переносного исполнения с батарейным питанием и снабжены специальными выносными проводами. На передней панели 2801 IN расположены индикаторы и органы управления. Гнезда для подключения измерительных кабелей расположены на тыльной стороне корпуса.

Особенности цифрового измерителя сопротивления изоляции 6201 IN:
- Микропроцессорное управление;
- Измерение сопротивления изоляции постоянным напряжением от 5000 В до 10000 В;
- Звуковой и светодиодный индикаторы, предупреждающие о наличии опасного напряжения в подключаемой цепи;
- Контроль состояния источников питания;
- Автоматический выбор пределов измерения;
- Автоматическое выключение питания;
- Стрелочная индикация спада тестового напряжения;
- Автоматический разряд накопительного конденсатора;
- Двухдиапазнная стрелочная шкала;
- Светодиодная индикация выбранного испытательного напряжения и диапазона измерения;
- Встроенный контейнер для укладки ЗИП;
- Ударопрочный корпус;
- Высокие эргономические показатели;
- Масса 3,6 кг.

Технические характеристики цифрового измерителя сопротивления изоляции 6201 IN:

Параметр	Значения
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ
Испытательное напряжение (постоянное)	5000 В, 10000 В
Пределы измерений	5; 200 ГОм (5000 В); 10; 400 ГОм (10000 В)
Пределы допускаемой основной приведенной к конечному значению шкалы погрешности	± 5 % от предела измерений
ОБЩИЕ ДАННЫЕ
Напряжение питания	1,5 В х 8 (тип С)
Габаритные размеры	330 х 260 х 160 мм
Масса	3,6 кг

Комплект поставки 6201 IN

№	Наименование	Количество
1	Измеритель сопротивления изоляции 6201 IN	1
2	Измерительные провода	3
3	Зажимы "крокодил"	2
4	Источник питания	8
5	Руководство по эксплуатации	1
