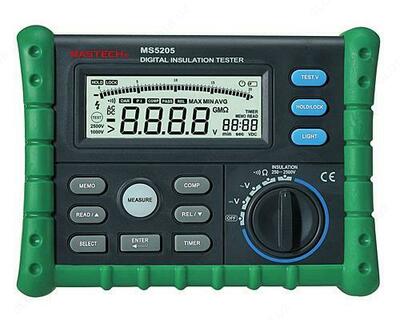

MS5205 — мегаомметр

Product description

Описание мегаомметра MS5205:

Мегаомметр разработан согласно требованиям безопасности МЭК-61010-1 для электронных измерительных приборов. Его конструкция и изготовление строго соответствуют требованиям стандартов МЭК-61010-1 1000 В КАТ III и категории загрязнения 2.

Технические характеристики мегаомметра MS5205:

Технические характеристики
Диапазон	Разрешение		Погрешность
Постоянное напряжение
0 ... 200 В	0,1 В		± (0,5 % пкзн* + 5 емр*)
200 ... 1000 В	1 В		± (0,5 % пкзн + 5 емр)
Переменное напряжение
0 ... 200 В	0,1 В		± (1,5 % пкзн + 5 емр)
200 ... 750 В	1 В		± (1,5 % пкзн + 5 емр)
Сопротивление
0 ... 20 Ом	0,01 Ом		± (1 % пкзн + 5 емр)
20 ... 200 Ом	0,1 Ом		± (1 % пкзн + 5 емр)
Сопротивление изоляции
Выходное напряжение	Диапазон	Разрешение	Погрешность
250 В (0 ... 20 %)	0 ... 20 МОм	0,01 МОм	± (3 % пкзн + 5 емр)
	20 ... 200 МОм	0,1 МОм
	200 - 250 МОм	1 МОм
500 В (0 ... 20 %)	0 ... 20 МОм	0,01 МОм	± (3 % пкзн + 5 емр)
	20 ... 200 МОм	0,1 МОм
	200 ... 500 МОм	1 МОм
1000 В (0 ... 20 %)	0 ... 20 МОм	0,01 МОм	± (3 % пкзн + 5 емр)
	20 ... 200 МОм	0,1 МОм
	200 ... 1000 МОм	1 МОм
2500 В (0 .. 20 %)	0 ... 2000 МОм	1 МОм	± (3 % пкзн + 5 емр)
	2000 МОм ... 20 ГОм	0,01 ГОм	± (5 % пкзн + 0,2 ГОм)
	20 ГОм ... 100 ГОм	0,1 ГОм	± (10 % пкзн + 2 ГОм)
Общие характеристики
Параметр		Значение
Стандарт безопасности		МЭК 61010-1 1000 В КАТ III и 600 В КАТ IV
Диапазоны измерения		1000 В постоянное напряжение 750 В переменное напряжение
Защита от перегрузки		максимальное напряжение для входов HI и LO 600 В; максимальное напряжение для входов V и COM 1200 В при измерении напряжения или 250 В при измерении сопротивления и "прозвонке" цепи
Питание		восемь элементов АА (NEDA 15A или IEC LR6)
Диапазон измерения сопротивления изоляции		0,01 МОм ... 100,0 ГОм
Испытательное напряжение при измерении сопротивления изоляции		250, 500, 1000 и 2500 В
Погрешность испытательного напряжения		+20 ~ 0 %
Ток короткого замыкания при измерении сопротивления изоляции		3,0 мА (номинальное)
Определение наличия напряжения при измерении сопротивления изоляции		блокировка измерения при наличии на входе напряжения больше 20 В
Максимальная емкостная нагрузка при измерении сопротивления изоляции		до 1 мкФ
Температура хранения		-40 ... +60 °C
Температура эксплуатации		+40 °C
Максимальная высота хранения и транспортировки		12 000 м
Максимальная высота эксплуатации		2000 м 1000 В КАТ III, 3000 м 1000 В КАТ II
Температурный коэффициент		0,05 х (заявленная погрешность) на °C при температуре до 18 °C или больше 28 °C
Относительная влажность		40-75 % (40-60 % для сопротивления изоляции больше 1 ГОм)
Размеры, Д х Ш х В		180 х 140 х 65 мм
Масса		около 900 г (включая батарею питания
