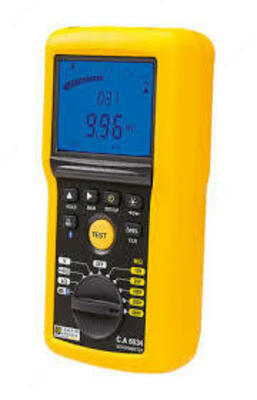

C.A 6534 ESD — измеритель сопротивления изоляции

Product description

Назначение измерителя сопротивления изоляции C.A 6534 ESD:

Измеритель сопротивления изоляции и целостности электрической цепи C.A 6534 ESD идеально подходит для выполнения тестирования электроники. Удобная эргономика, легкий вес, ударопрочный корпус, понятный интерфейс и богатый функционал позволяют пользоваться прибором C.A 6534 ESD в полной мере при тестировании электроники.

Описание измерителя сопротивления изоляции C.A 6534 ESD:

Благодаря большому диапазону испытательного напряжения от 10 В до 500 В C.A 6534 ESD отвечает особым потребностям радиоэлектронной промышленности. Диапазон измерения прибора составляет от 2 кОм до 50 ГОм. Наличие соответствующих электродов и диапазон испытательного напряжения от 10 В до 100 В позволяют использовать модель для испытания электростатическим разрядом.

Технические характеристики измерителя сопротивления изоляции C.A 6534 ESD:

Параметр	C.A 6522	C.A 6524	C.A 6526	C.A 6534 ESD
Применение	Производственное техобслуживание			Электроника / ЭСР
Напряжение
Диапазон измерения / разрешение	0,3 В-399,9 В/0,1 В; 400 В-700 В/1 В
Погрешность / входной импеданс	+/- (3% + 2 емр.) / 400 кОм
Рабочая частота	Постоянный ток, 15,3 - 800 Гц
Частота
Диапазон измерения / разрешение / погрешность	15,3 Гц-399,9 Гц / 0,1 Гц / +/- (0,5% + 2 емр.); 400-800 Гц / 1 Гц / +/- (1% + 1 емр.)
Сопротивление изоляции
Испытательное напряжение	250 - 500 - 1 000 B	50 - 100 - 250 - 500 - 1 000 B		10 - 25 - 100 - 250 - 500 B
Диапазон при максимальном испытательном напряжении	40 ГОм	200 ГОм		50 ГОм
Соответствие стандарту МЭК 61557-2	2 ГОм
Диапазон измерения	50 кОм - 10 ГОм (250 В); 100 кОм - 20 ГОм (500 В); 200 кОм - 40 ГОм (1000 В)	10 кОм - 10 ГОм (50 В); 20 кОм - 20 ГОм (100 В); 50 кОм - 50 ГОм (250 В); 100 кОм - 100 ГОм (500 В); 200 кОм - 200 ГОм (1000 В)		2 кОм - 10 ГОм (10 В); 5 кОм - 2 ГОм (25 В); 20 кОм - 10 ГОм (100 В); 50 кОм - 25 ГОм (250 В); 100 кОм - 50 ГОм (500 В)
Диапазон измерения / разрешения	10 - 999 кОм et 1,000 - 3,999 МОм / 1 кОм; 4,00 - 39,99 МОм / 10 кОм; 40,0 - 399,9 МОм / 100 кОм; 400 - 3999 МОм / 1 МОм; 4,00 - 39,99 ГОм / 10 МОм; 40,0 - 200 ГОм / 100 МОм
Погрешность	+/- (3% + 2 емр.)
Испытательное напряжение (I < 1 мА)	- 0 % + 20 %
Индикация испытательного напряжения	± (3 % + 3 емр)
Индикация испытательного тока / разрешение	-	0,01 мкА–39,99 мкА/10 нА; 40,0–399,9 мкА/100 нА; 0,400–2,0007мА/17мкА
Погрешность по испытательному току	-	+/- 10% + 3 емр.
Вычисление PI/DAR	-	10 мин / 1 мин / 1 мин / 30 с		-
Таймер (мин:с)	0:00 - 39:00
Время разрядки (при 25 В)	< 2 с/мкФ
Сигнализация	2 фиксированных порога + 1 программируемый порог
Целостность электрических цепей
Диапазон измерения / разрешение / погрешность	-	0–3999 Ом / 1 Ом; 4,00 кОм–39,99 кОм/10 Ом /+/- (3% + 2 емр.); 40,0 кОм–399,9 кОм/100 Ом; 400 кОм–1000 кОм/1 кОм /+/- (3% + 27емр.)
Емкость
Диапазон измерения / разрешение	-		0,1 нФ – 399,9 нФ / 0,1 нФ; 400 нФ–3999 нФ/1 нФ; 4,00 мкФ–10,0 мкФ/10 нФ	-
Погрешность	-		+/- (3% + +2 емр.)	-
Общие характеристики
Дисплей	2 x 4000 точек + логарифмическая шкала
Объем памяти	-	300 измерений	1300 измерений
Передача данных	Bluetooth® Classe II
Источник питания	6 x батареек LR6(AA)
Автоотключение	5 минут
Автономная работа	1500/2500/6000 измерений: UN x 1 кОм при UN (5 с ВКЛ./55 с ВЫКЛ.); 3000 проверок целостности цепи (5 с ВКЛ./55 с ВЫКЛ.)
ЭМС / электробезопасность	МЭК 61326-1/МЭК61010-1 и МЭК 61010-2-030, 600 В КАТ. IV
Соответствие стандартам	МЭК 61557, части 1, 2, 4 и 10
Степень защиты	IP54 / IK04
Размеры	211 х 108 х 60
Вес	850 г
