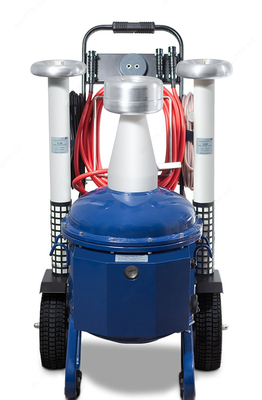

HVTS-HP — аппарат испытательный

Product description

Назначение испытательного аппарата HVTS-HP:

Аппарат испытательный HVTS-HP - универсальная серия приборов (с возможностью укомплектования высоковольтными блоками 10 - 350 кВ до 70 кВА), предназначеных для испытания изоляции силовых кабелей и твердых диэлектриков напряжением постоянного тока величиной до 140 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением величиной до 100 кВ частотой 50 Гц.

Основным отличием аппаратов серии HVTS-HP от аппаратов HVTS-70/50 является повышенная выходная мощность. Имеется два стандартных исполнения:
- 7,5 кВА: HVTS-HP 70/55-7,5, HVTS-HP 70/100-7,5, HVTS-HP 100/100-7,5, HVTS-HP 140/100-7,5;
- 17,5 кВА: HVTS-HP 70/55-17,5, HVTS-HP 70/100-17,5, HVTS-HP 100/100-17,5, HVTS-HP 140/100-17,5.

Технические характеристики испытательного аппарата HVTS-HP:

Параметр	Значение
	HVTS-HP 70/55-7,5, HVTS-HP 70/55-17,5	HVTS-HP 70/100-7,5, HVTS-HP 70/100-17,5	HVTS-HP 100/100-7,5, HVTS-HP 100/100-17,5	HVTS-HP 140/100-7,5, HVTS-HP 140/100-17,5
Диапазон устанавливаемых значений напряжения переменного тока на выходе, кВ	0,5 – 55	1 – 100
Диапазон устанавливаемых значений напряжения постоянного тока на выходе, кВ	0,5 – 70		1 – 100	1 - 140
Максимальное значение силы переменного тока на выходе, мА	130-300	75 – 175
Максимальное значение силы постоянного тока на выходе, мА	90 (200)	30 (65)	40 (90)	55 (125)
Диапазон измерения напряжения переменного тока на выходе, кВ	3 – 55	3 – 100
Диапазон измерения напряжения постоянного тока на выходе, кВ	3 – 70		3 - 100	3 - 140
Диапазон измерения силы переменного тока на выходе, мА	1 - 130 (1 - 300)	1 – 75 (1 - 175)
Диапазон измерения силы постоянного тока на выходе, мА	1 – 90 (1 – 200)	1 – 30 (1 – 65)	1 - 40 (1 - 90)	1 - 55 (1 - 125)
Границы относительной погрешности измерения	± 3 %
Напряжение питающей сети, В	220 ± 22
Память для хранения конфигураций	220 ± 22
Частота питающей сети, Гц	50 ± 1
Температура окружающей среды, °C	от +1 до +35
Относительная влажность	до 80% при температуре +25 °С
Атмосферное давление	84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)
