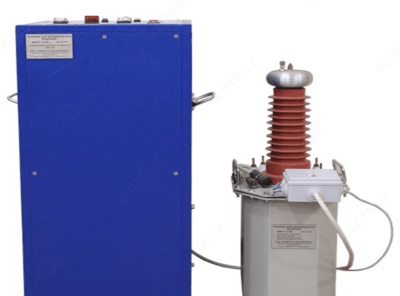

ВИСТ-4/50-Л — мобильная высоковольтная испытательная установка

Product description

Назначение мобильной высоковольтной испытательной установки ВИСТ-4/50-Л:

Установка ВИСТ-4/50-Л предназначена для испытаний на электрическую прочность по переменному напряжению различных материалов и устройств, не содержащих емкостную составляющую сопротивления, также для испытаний на электрическую прочность по постоянному напряжению кабелей, проводов и других электрических устройств, содержащих емкостную составляющую сопротивления.

Испытательная установка состоит из блока высокого напряжения и электронного регулятора напряжения ЭРН-10, соединенных между собой кабелем.

Блок высокого напряжения имеет два вида исполнения: с масляной или с литой изоляцией (уточняется при заказе).

Испытательная установка ВИСТ-4/50-Л имеет номинальную выходную мощность 4 кВА.

Принцип действия установки основан на том, что на высоковольтный блок с регулятора напряжения подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к высоковольтному выводу трансформатора, который расположен на его верхней крышке.

Выбор режимов работы установки производится с помощью органов управления, расположенных на передней панели регулятора напряжения.

Кроме того, при выборе вида испытательного напряжения, постоянное, необходимо присоединить высоковольтный выпрямитель к высоковольтному выводу трансформатора. Уровни выходного испытательного напряжения и тока передаются через схему согласования и через соединительный кабель в регулятор напряжения. Величина выходного напряжения и силы тока отображаются на ЖКИ индикаторе.

Товар внесен в Госреестр средств измерений РФ, соответствует требованиям всех действующих нормативов по безопасности и имеет Декларацию Соответствия Таможенного союза о соответствии требованиям ТР ТС 004/2011, ТР ТС 020/2011.

Технические характеристики мобильной высоковольтной испытательной установки ВИСТ-4/50-Л:

Параметр		Значение
Блок высокого напряжения
Номинальная выходная мощность, кВА		4
Диапазон входных напряжений, В		0...200
Максимальный ток низковольтной обмотки, А		25
Диапазон выходных напряжений промышленной частоты, кВ		4...50
Диапазон выходных постоянных напряжений, кВ		4...70
Максимальный выходной ток, мА		100
Номинальное напряжение измерительной обмотки, В		100
Коэффициент трансформации		50000В/100В
Ток холостого хода, А, не более		1,4
Габаритные размеры, не более	Литая изоляция	300 х 310 х 680 мм
Масса, кг, не более	Литая изоляция	30
Технические характеристики электронного регулятора напряжения
Модель электронного ругулятора напряжения		ЭРН-10
Номинальное напряжения питания, В		220
Максимальный потребляемый ток, А		25
Номинальная частота, Гц		50
Диапазон выходных напряжений, В		10-200
Точность установки напряжения, %		3
Максимальное значение выходного тока, Im, А		20
Шаг установки значения защиты выходного тока, А		1
Время срабатывания токовой защиты, мс		30
Скорость подъема выходного напряжения		Устанавливается и имеет 10 режимов
Диапазон измеряемых значений выходных напряжений промышленной частоты, В		10-100
Относительная основная погрешность измерения напряжения промышленной частоты, %,		Не более 3
Диапазон измеряемых значений выходных напряжений постоянного тока, В		10-100
Относительная основная погрешность измерения напряжения постоянного тока, %, не более		3
Входное сопротивление вольтметра, МОм		1±0,015
Диапазоны измеряемых значений токов промышленной частоты, мА		0.200-18.00 18.00-240.00
Относительная основная погрешность измерения тока промышленной частоты, %, не более		3
Диапазоны измеряемых значений постоянных токов, мА		0.200-18.00 18.00-100.00
Относительная основная погрешность измерения постоянного тока, %, не более		3
Диапазон коэффициента трансформации по напряжения		1-10000
Встроенный таймер времени испытания		От 1 с до 100 мин
Выходной разъем для подключения компьютера		485 порт
Габаритные размеры		Не более 420 х 450 х 800
Масса, кг		Не более 25
Рабочие условия эксплуатации
Параметр		Значение
Диапазон рабочих температур, °С		От +10 до +35
Относительная влажность воздуха при 25 °С, %		Не более 80
Атмосферное давление, кПа		84-106,7
