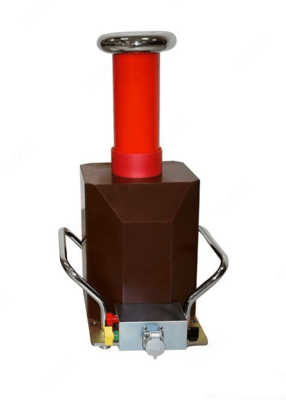

HPG 50-H — высоковольтная испытательная система

Product description

Назначение высоковольтной испытательной системы HPG 50-H

Высоковольтные испытательная система HPG 50-H подходит для проведения испытаний переменным напряжением 50 Гц, 35 кВэфф и испытаний постоянным напряжением до 110 кВ.

Испытательная система HPG 50-H состоит из двух отдельных модулей: управляющего и высоковольтного. Данное разделение позволяет пользователю выполнять испытания на объектах без каких-либо сложностей.

Применение высоковольтной испытательной системы HPG 50-H
- Испытание кабелей
- Испытание распределительных устройств
- Испытание токовых трансформаторов
- Испытание элементов и составных частей распредустройств
Достоинства высоковольтной испытательной системы HPG 50-H
- Подходит для испытаний переменным и постоянным напряжением
- Компактный, твердоизолированный высоковольтный трансформатор
- Отдельный высоковольтный и управляющий модули
- Постоянно регулируемое напряжение
- Мощная система: 1,2 кВА при продолжительной работе, до 3 кВА 60 мин. кратковременная работа

Технические характеристики высоковольтной испытательной системы HPG 50-H

Параметр	Значение
Выходное постоянное напряжение	50 кВ
Выходной ток	14 мА
Тип трансформатора	HTR 35-1
Питание	220 В / 50 Гц
Размеры	225х370х705
Вес	47,5

Высоковольтный трансформатор HTR 35-1

Параметр	Значение
Выходное напряжение	35 кВ AC ; 50 кВ DC
Номинальный ток	17 мА DC
Ток к.з.	50 мА DC
Потребляемая мощность	3,0 кВА (1 час в день); 1,2 кВА (день)
