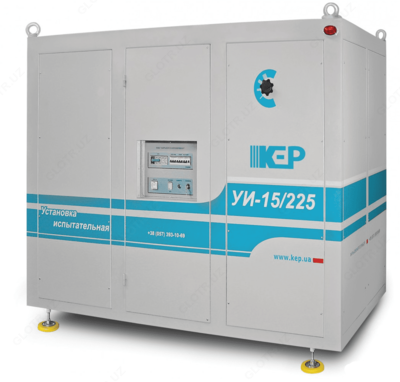

УИ-15/225 — установка испытательная

Product description

Назначение установки УИ-15/225:

Установка УИ-15/225 предназначена для проведения испытаний изоляции кабелей переменным напряжением промышленной частоты, согласно требованиям «Правил устройства электроустановок» и РД 34.45-51.300 с максимальным напряжением испытания 15 кВ и мощностью на нагрузке 225 кВА.

Условия эксплуатации установки УИ-15/225:

Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

Параметр	Значение
Температура окружающей среды, °С	от +1 до +35
Относительная влажность, %	80 при температуре +25° С
Атмосферное давление, кПа (мм. рт. ст.)	84,0 – 106,7 (630 – 800)

Условия эксплуатации соответствуют УХЛ категории размещения 4 по ГОСТ 15150.

Технические характеристики установки УИ-15/225:

Параметр	Значение
Номинальное напряжение сети питания переменного тока, В	380 ± 38
Частота питающей сети, Гц	50 ± 1
Наибольшее вых. напряжение (действующее значение), кВ	15
Максимальное напряжение прожига, кВ	15
Ток короткого замыкания прожига, А	20
Максимальная выходная мощность, не менее, кВ·А	225
Максимальная емкость нагрузки, мкФ (при 7,5 кВ)	6
Скорость подъема испытательного напряжения, не более, кВ/с (скорость устанавливается в настройках)	1
Максимальный рабочий ток по высокой стороне, А	15
Ток, потребляемый по низкой стороне, не более, А	80
Приведенная погрешность измер. напряжения, не более, %	3
Время непрерывной работы при максимальной мощности, мин	20
Потребляемая мощность, не более, кВ·А	30
Габаритные размеры Д×Ш×В, мм	2540×1130×2030
Масса, кг	2215

Комплект поставки УИ-15/225

Наименование	Количество
Установка испытательная УИ-15/225	1
Регулятор напряжения РНО-80Б	1
Регулятор напряжения РНО-30	1
Трансформатор повышающий ТМ-15-50	1
Реактор резонансный РРПОМ-15-225	1
Блок прожига БПР-25/8	1
Блок защиты от перенапряжения	1
Блок аналогово-цифровой	1
Контроллер управления с памятью и выводом результатов на ноутбук	1
Дисплей цветной	1
Пульт оператора	1
ВВ струбцина	1
ВВ провода с цанговым разъемом	5
ВВ изолятор ВВ провода	15
Кабель управления	1
Уголки для крепления изоляторов	20
Руководство по эксплуатации УИ-15/225	1
Паспорт УИ-15/225	1
Паспорт РНО-80Б	1
Паспорт РНО-30	1
Паспорт ТМ-15-50	1
Паспорт РРПОМ-15-225	1
Паспорт БПР-25/8	1
