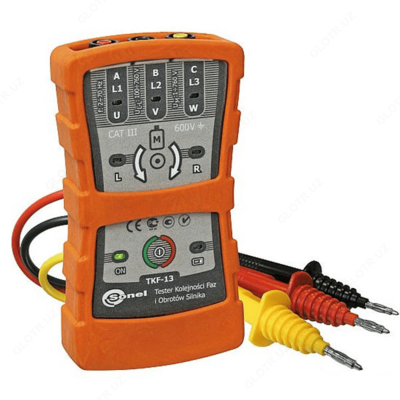

TKF-13 — указатель правильности чередования фаз и направления вращения электродвигателей
-
Назначение указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:
Указатель правильности чередования фаз TKF-13 является современным прибором, который характеризуется высоким качеством а также простотой использования. Предназначен для определения наличия напряжения трехфазных установок в диапазоне от 120 В до 690 В, индикации последовательности чередования фаз. Позволяет бесконтактным методом определять направления вращения электродвигателей и проверять правильность подключения фаз. Все результаты отражаются посредством высококонтрастных светодиодов.
Указатель реализован во влаго-, ударозащищенном корпусе, позволяющем его использование в суровых условиях окружающей среды.
Основные характеристики указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:
- Индикация наличия напряжения на фазах;
- Определение последовательности чередования фаз (прямая/обратная последовательность);
- Определение направления вращения электродвигателя (непосредственное подключение);
- Бесконтактное определение направления вращения электродвигателя;
- Самовыключение прибора.
-
Технические характеристики указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:
Параметр Значения Вид изоляции двойная, согласно PN-EN 61010-1 Класс защиты III 600V согласно PN-EN 61010-1 Степень защиты корпуса IP42 Диапазон междуфазных напряжений 120 В … 760 В переменного тока Максимальное напряжение электродвигателя 760 В переменного тока Потребляемый ток (по каждой фазе) <3.5 мA Диапазон рабочих частот 2…70 Гц Рабочая температура -10 … +45 oC Температура хранения -20 … +60 oC Диапазон влажности 20% … 80% Автоматическое отключение через 5 минут Питание указателя элемент питания щелочной SONEL 6LR61 9В -
Комплект поставки TKF-13
№ Наименование Описание Фото Количество Индекс 1 TKF-13 указатель правильности чередования фаз Указатель правильности чередования фаз TKF-13 является современным прибором, который характеризуется высоким качеством, а также простотой использования. Предназначен для определения наличия напряжения трехфазных установок в диапазоне от 120 В до 760 В, индикации последовательности чередования фаз. Позволяет бесконтактным методом определять направления вращения электродвигателей и проверять правильность подключения фаз. Все результаты отражаются посредством высококонтрастных светодиодов.
1 WMRUTKF13 2 Зажим «Крокодил» изолированный черный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.
1 WAKROBL20K01 3 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".
1 WASONYEOGB1 4 Зонд острый с разъемом «банан» красный Используется для подключения измерительных и указательных приборов к тестируемой электроустановке. Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. Универсален и совместим с аксессуарами не только SONEL, но и других европейских производителей электроизмерительного оборудования.
1 WASONREOGB1 5 Зонд острый с разъемом «банан» черный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".
1 WASONBLOGB1 6 Провод измерительный 1,2 м с разъемами «банан» черный Предназначен для проведения измерений до 1000 В.
1 WAPRZ1X2BLBB 7 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В.
1 WAPRZ1X2YEBB 8 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В.
1 WAPRZ1X2REBB 9 Элемент питания алкалиновый 9V 6LR61 Входит в стандартную комплектацию вышеперечисленных изделий. При выборе поставщиков для комплектования приборов элементами питания на первом месте — качество. 1 #
