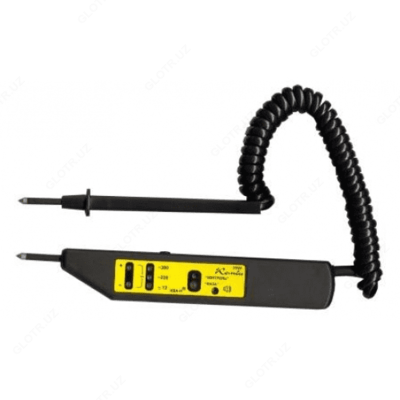

УНН Комби — указатель напряжения

Product description

Назначение указателя Комби:

Указатель напряжения двухполюсный универсальный УНН "Комби" со звуковой и световой индикацией предназначен для контроля напряжения в цепях постоянного тока до 500 В и переменного тока частотой 50 Гц до 380 В при работе в электроустановках. УНН "Комби" может быть использован в качестве однополюсного для определения фазных проводов в сетях 380 / 220 В и 220 / 127 В, а также для проверки целостности электрической цепи, определения рода тока и полярности постоянного напряжения.

Указатель напряжения универсальный УНН "Комби" позволяет проводить следующие операции:
- определение фазного и нулевого проводов;
- оценку уровня переменного напряжения (12, 220, 380 В);
- определение наличия и полярности постоянного напряжения;
- проверку целостности ("прозвонку") электрической цепи, проверку диодов.
Порядок работы УНН "Комби" смотрите в Руководстве по эксплуатации (РЭ).

При работе с указателем, следует руководствоваться РЭ на прибор и документом "Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним".

Наличие и уровень напряжения или его отсутствие с помощью УНН "Комби" определяется по свечению индикаторов уровня напряжения "~12 В", "~220 В", "~380 В" и звуковой сигнализации. При отсутствии напряжения ни один из индикаторов уровня не горит.

Индикаторы, обозначенные знаками "+" и "-", позволяют определить род тока и полярность постоянного напряжения. Одновременное свечение обоих индикаторов указывает на наличие переменного напряжения.

При использовании указателя УНН "Комби" в качестве однополюсного для определения фазных и нулевого проводов в цепи переменного тока, контактный наконечник указателя должен касаться контролируемого провода. Свечение соответствующих индикаторов и звуковая сигнализация указывают на наличие потенциала более чем на 90 В отличающегося от потенциала "земли".

При "прозвонке" электрической цепи в случае наличия гальванической связи (целостности) срабатывают световой и звуковой индикаторы.

Краткие технические характеристики указателя Комби:

Параметр	Значения
Напряжение индикации не более, В	12
Напряжение при определении фазного провода, не более, В	90
Питание указателя, один элемент R6-UM-3 AA, В	1,5
Масса указателя не более, кг	0,2
Длина соединительного провода, не менее, м	1,0
Индикация режимов работы	световая, звуковая
Температурный диапазон, °С	0 ... +40

Show all

Article

Brand

Uzkip

Retail price

10 sum

The price of the product is indicated without VAT. 12% VAT surcharge is added to the order
