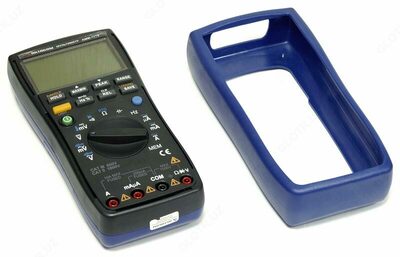

АММ-1178 — мультиметр цифровой

Product description

Назначение мультиметра цифрового АММ-1178:

Мультиметр цифровой АММ-1178 предназначен для измерения напряжения переменного и постоянного тока, силы переменного и постоянного тока, сопротивления, ёмкости, частоты, коэффициента заполнения, dBm и температуры (с помощью термопар и терморезисторов). Прибор тестирует диоды и проверяет целостность электрической цепи.

Особенности мультиметра цифрового АММ-1178:
- TrueRMS измерения (40 Гц-1 кГц);
- Измерение постоянного / переменного напряжения и тока;
- Измерение переменного напряжения и тока с постоянной составляющей (AC+DC);
- Измерение сопротивления, ёмкости, частоты и коэффициента заполнения;
- Измерение температуры термпопарами К-типа и термосопротивлениями PT-100;
- Функции прозвонки цепи и тестирование диодов;
- Двухстрочный цифровой дисплей (22000/2200 отсчетов) с аналоговой шкалой (51 сегмент);
- Скорость обновления 3 раз/с (цифровой дисплей); 24 раз/с (аналоговая шкала);
- Функция измерения пиковых значений, захват пиков от 500 мкс;
- Измерение в дБ с выбором импеданса от 1 до 2400 Ом;
- Возможность сохранения данных в ручном режиме (1000 групп);
- Автоматический регистратор данных (1000 групп);
- Функция удержания и автоматического удержания текущих значений;
- Фиксация минимальных, средних и максимальных значений;
- Режим относительных измерений;
- Функция калибровки;
- Автоматический и ручной выбор диапазона;
- Подсветка дисплея с заданием времени отключения от 0 до 9999 мин;
- Автоотключение питания с заданием времени отключения от 0 до 9999 сек;
- USB интерфейс;
- Категория безопасности CAT III AC/DC 1000 В, CAT IV AC/DC 600 В;
- Питание 6 В (4 алкалиновые батареи типа AAA);
- Габаритные размеры 205x95x42 мм (без хольстера);
- Масса (с батареями) 500 г (без хольстера).

Технические характеристики мультиметра цифрового АММ-1178:

Диапазон	Разрешение	Погрешность	Примечания
Измерение постоянного напряжения
200 мВ	0,01 мВ	±(0,05%×Uизм+ 10 е.м.р.)	Измерительный импеданс: > 2,5 ГОм. Защита от перенапряжения: 1000 В.
2 В	0,1 мВ
20 В	0,001 В		Измерительный импеданс: 10 MОм/<100 пФ. Защита от перенапряжения: 1000 В.
200 В	0,01 В
1000 В	0,1 В	±(0,1%×Uизм+ 10 е.м.р.)
Диапазон	Разрешение	Погрешность (40~1000 Гц)	Примечания
Измерение переменного напряжения (СКЗ)
200 мВ	0,01 мВ	±(1,0%×Uизм + 40 е.м.р.) (<400 Гц) ±(5,0%×Uизм + 40 е.м.р.) (≥400 Гц)	Измерительный импеданс: > 2,5 ГОм. Защита от перенапряжения: 1000 В.
2 В	0,1 мВ	±(0,5%×Uизм + 40 е.м.р.) (<400 Гц) ±(5,0%×Uизм + 40 е.м.р.) (≥400 Гц)	Измерительный импеданс: 10 MОм/<100 пФ. Защита от перенапряжения: 1000 В.
20 В	0,001 В	±(0,5%×Uизм + 40 е.м.р.)
200 В	0,01 В	±(0,5%×Uизм + 40 е.м.р.)
1000 В	0,1 В	±(1,0%×Uизм + 40 е.м.р.)
Диапазон	Разрешение	Погрешность (40~1000 Гц)
Измерение переменного напряжения с постоянной составляющей (СКЗ)
2 В	0,1 мВ	±(0,5%×Uизм + 40 е.м.р.) (<400 Гц) ±(5,0%×Uизм + 40 е.м.р.) (≥400 Гц)
20 В	0,001 В	±(0,5%×Uизм + 40 е.м.р.)
200 В	0,01 В	±(0,5%×Uизм + 40 е.м.р.)
1000 В	0,1 В	±(1,0%×Uизм + 40 е.м.р.)
Диапазон	Разрешение	Погрешность	Падение напряжения	Примечания
Измерение постоянного тока
200 мкA	0,01 мкA	±(0,2%×Iизм+ 20 е.м.р.)	103 мкВ/мкА	Защита от перегрузки: предохранитель 0,2 A/250 В
2000 мкA	0,1 мкA	±(0,2%×Iизм+ 10 е.м.р.)	103 мкВ/мкА
20 мA	0,001 мA		1,8 мВ/мА
200 мA	0,01 мA		1,8 мВ/мА
2 A	0,0001 A	±(0,5%×Iизм+ 10 е.м.р.)	0,04 В/A	Защита от перегрузки: предохранитель 10 A/250 В
10 A	0,001 A	±(0,5%×Iизм+ 20 е.м.р.)	0,04 В/A	Защита от перегрузки: предохранитель 10 A/250 В
Диапазон	Разрешение	Погрешность (40~1000 Гц)	Падение напряжения	Примечания
Измерение переменного тока
200 мкA	0,01 мкA	±(0,8%×Iизм+ 30 е.м.р.)	103 мкВ/мкА	Защита от перегрузки: предохранитель 0,2 A/250 В
2000 мкA	0,1 мкA		103 мкВ/мкА
20 мA	0,001 мA		1,8 мВ/мА
200 мA	0,01 мA		1,8 мВ/мА
2 A	0,0001 A	±(1,5%×Iизм+ 20 е.м.р.)	0,04 В/A	Защита от перегрузки: предохранитель 10 A/250 В
10 A	0,001 A	±(1,5%×Iизм+ 20 е.м.р.)	0,04 В/A	Защита от перегрузки: предохранитель 10 A/250 В
Диапазон	Разрешение	Погрешность (40~1000 Гц)	Падение напряжения	Примечания
Измерение переменного тока с постоянной составляющей (СКЗ)
200 мкA	0,01 мкA	±(0,8%×Iизм+ 30 е.м.р.)	103 мкВ/мкА	Защита от перегрузки: предохранитель 0,2 A/250 В
2000 мкA	0,1 мкA		103 мкВ/мкА
20 мA	0,001 мA		1,8 мВ/мА
200 мA	0,01 мA		1,8 мВ/мА
2 A	0,0001 A	±(1,5%×Iизм+ 20 е.м.р.)	0,04 В/A	Защита от перегрузки: предохранитель 10 A/250 В
10 A	0,001 A	±(1,5%×Iизм+ 20 е.м.р.)	0,04 В/A	Защита от перегрузки: предохранитель 10 A/250 В
Диапазон	Разрешение	Погрешность	Ток короткого замыкания	Примечания
Измерение сопротивления
200 Ом	0,01 Ом	±(0,2%×Rизм+ 10 е.м.р.)	0,8 мА	Напряжение разомкнутой цепи: 2,4 В Сопротивление выводов не включено в погрешность Защита от перенапряжения: 1000 В
2 кОм	0,0001 кОм	±(0,2%×Rизм+ 5 е.м.р.)	0,2 мА
20 кОм	0,001 кОм	±(0,2%×Rизм+ 5 е.м.р.)	20 мкА
200 кОм	0,01 кОм	±(0,5%×Rизм+ 5 е.м.р.)	2 мкА
2 МОм	0,0001 МОм	±(0,6%×Rизм+ 5 е.м.р.)	0,2 мкА
20 МОм	0,001 МОм	±(1,0%×Rизм+ 40 е.м.р.)	<0,1 мкА
60 МОм	0,01 МОм	±(5,0%×Rизм+ 20 е.м.р.)	<0,1 мкА
Диапазон	Разрешение	Погрешность	Примечания
Измерение емкости
10 нФ	0,01 нФ	±(5,0%×Cизм + 50 е.м.р.)	Для уменьшения погрешности измерения низких ёмкостей необходимо использовать режим относительных измерений.
100 нФ	0,1 нФ	±(5,0%×Cизм + 5 е.м.р.)
1000 нФ	1 нФ
10 мкФ	0,01 мкФ
100 мкФ	0,1 мкФ
1000 мкФ	1 мкФ	±(5,0%×Cизм + 50 е.м.р.)
10 мФ	0,01 мФ
100 мФ	0,1 мФ
Диапазон	Разрешение	Погрешность	Примечания
Измерение частоты
10 Гц	0,001 Гц	±(2,0%×fизм + 4 е.м.р.)	При частоте ниже 3 Гц на экране отображается 0.00).
100 Гц	0,01 Гц
1000 кГц	0,1 Гц
10 кГц	0,001 кГц
100 кГц	0,01 кГц
1000 кГц	0,1 кГц
100 МГц	0,001 МГц
Диапазон	Разрешение	Погрешность	Примечания
Измерение коэффициента заполнения
10%~90%	0,1%	1,0%×Dизм
Диапазон	Разрешение	Погрешность	Примечания
Измерение температуры с помощью термопары К-типа
-200…1372 °С	0.1°C	±(0,5%×Tизм+3 е.м.р.)	С использованием температурной шкалы ITS-90, погрешность не включает ошибку компенсации внутренней температуры, вызванную самим датчиком. Диапазон компенсации температуры датчика: + 2°С.
-328,0°F～2501,.6°F	0.1°F	±(0,5%×Tизм+3 е.м.р.)
Диапазон	Разрешение	Погрешность	Примечания
Измерение температуры с помощью терморезистора (RTD) типа PT100
-200…800 °С	0.1°C	±(0,5%×Tизм+3 е.м.р.)	С использованием температурной шкалы Pt100-385. Ток зонда 1 мА. Сопротивление подключенного проводника не учтено.
-328,0°F～1472,0°F	0.1°F	±(0,5%×Tизм+3 е.м.р.)
Диапазон	Разрешение	Погрешность	Ток замкнутой цепи	Напряжение разомкнутой цепи
Проверка диодов
2 В	0,0001 В	±(0,01×Uизм + 10 е.м.р.)	Менее 0,2 мА (типичное значение)	От 0,5 В до 0,8 В
Диапазон	Разрешение	Погрешность	Напряжение разомкнутой цепи
Проверка целостности цепи
600 Ом	0,1 Ом	Звуковой сигнал <30 Ом	< 1,0 В
