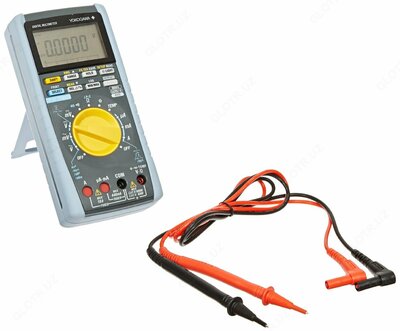

TY530 — мультиметр цифровой

Product description

Описание мультиметра цифрового TY530:

Профессиональные цифровые мультиметры серии TY530 являются универсальными тестовыми приборами и позволяют измерять весь набор электрических параметров, которые могут охватить приборы такого класса. Большой набор дополнительных функций, таких как память на 1600 измеренных значений, связь с персональным компьютером, передача данных в режиме реального времени, значительно расширяют область применения этих мультиметров — от сервисного обслуживания до позиций штатных измерительных приборов в автоматизированных схемах измерений.

Особенности мультиметра цифрового TY530:
- Защита от неправильных подсоединений;
- Калибровка в закрытом корпусе;
- Память на 1600 измеренных значений;
- Интерфейс связи с ПК;
- Передача данных в режиме реального времени;
- Математические функции: статистика, логарифм, относительные вычисления;
- Тестирование диода;
- Тестирование целостности цепи.

Технические характеристики мультиметра цифрового TY530:

Условия испытания: Температура и влажность = 23 ± 5°C, отн. влажность не более 80% RH; Точность = ± (% от показаний + ед.младш.разряда). Примечание: Время отклика - это время, требуемое для достижения точности, указанной для сооответствующего диапазона.

Диапазон	Разрешение	Точность			Входное сопротивление	Максимальное входное напряжение
Измерение напряжения постоянного тока
600 мВ	0,1 мВ	0,09+2			10 МОм	1000 В постоянного тока 1000 В переменного тока действующее
6 В	0,001 В				11 МОм
60 В	0,01 В				10 МОм
600 В	0,1 В
1000 В	1 В	0,15+2
NMRR (коэффициент подавления помех от сети питания): не менее 60 дБ для 50/60 Гц ± 0,1% CMRR (коэффициент ослабления синфазного сигнала): не менее 120 дБ для 50/60 Гц (Rs = 1k ). Время отклика: не более 1 секунды
Измерение напряжения переменного тока
Диапазон	Разрешение	Точность			Входное полное сопротивление	Максимальное входное напряжение
		50/60 Гц	40 - 500 Гц	500 Гц - 1 кГц
Связь по переменному току, обнаружение RMS (действующее), пик фактор: 3/обнаружение среднего значения (синусоида)
600 мВ	0,1 мВ	0,5+ 5	1+5	1,5+5	10 МОм, < 200 пФ	1000 В постоянного тока 1000 В переменного тока действующее
6 В	0,001 В				11 МОм, < 50 пФ
60 В	0,01 В				10 МОм, < 50 пФ
600 В	0,1 В
1000 В	1 В			–
Точность указана для 5...100% диапазона (для диапазона 1000 В - 200...1000 В, пик - не более 1500 В). Время отклика: не более 2 секунд. Дополнительная точность = ±(2% от показаний + 2% от полной шкалы), за исключением синусоидальной волны. CMRR (коэффициент ослабления синфазного сигнала): не менее 60 дБ для DC, 60 Гц (Rs = 1k ). 4 или меньше корректируются к 0.
Измерение постоянного тока
Диапазон	Разрешение	Точность		Падение напряжения	Максимальный входной ток
600 мкА	0,1 мкА	0,2+2		< 0,12 мВ/мкА	440 мА (защищ. предохранителем)
6000 мкА	1 мкА
60 мА	0,01 мА			< 3,3 мВ/мА
600 мА	0,1 мА	0,5+5
6 А	0,001 А			< 0,1 В/А	10 А (защищ. предохранителем)
10 А	0,01 А
Для диапазона 600 мА максимальный ток испытания - 440 мА. Время отклика: не более 1 секунды.
Измерение переменного тока
Диапазон	Разрешение	Точность		Падение напряжения	Максимальный входной ток
		50/60 Гц	40 Гц - 1 кГц
Крест фактор обнаружения RMS: 3
600 мкА	0,1 мкА	0,75+5	1,5+5	< 0,12 мВ/мкА	440 мА (защищ. предохранителем)
6000 мкА	1 мкА
60 мА	0,01 мА			< 3,3 мВ/мА
600 мА	0,1 мА
6 А	0,001 А			< 0,1 В/А	10 А (защищ. предохранителем)
10 А	0,01 А
Точность указана для 5...100% диапазона (для диапазона 10 А - 2...10 А). Время отклика: не более 3 секунд. Дополнительная точность = ±(2% от показаний + 2% от полной шкалы), за исключением синусоидальной волны. 4 или меньше корректируются к 0.
Измерение сопротивления
Диапазон	Разрешение	Точность		Максимальный тестовый ток	Напряжение открытого контура	Защита от высокого напряжения
600 Ом	0,1 Ом	0,4+1^*1		< 1,2 мА	< 3,5 В	1000 В действующее
6 кОм	0,001 кОм			< 110 мкА	< 1,3 B
60 кОм	0,01 кОм			< 13 мкА
600 кОм	0,1 кОм			< 1,3 мкА
6 МОм	0,001 МОм	0,5+1		<130 нА
60 МОм	0,01 МОм	1+2 (0-40 МОм)
		2+2 (0-40 МОм)
^*1: Точность после калибровки нуля для диапазонов 600 Ом...6 кОм. Время отклика: для 600 Ом...6 кОм - не более 2 секунд, для 6 МОм...60 МОм - не более 10 секунд.
Измерение частоты
Диапазон (автоподстройка)	Разрешение	Точность				Диапазон входного напряжения
Связь по переменному току, максимально эффективное отображение: 9999
10,00 - 99,99 Гц	0,01 Гц	0,02+1				0,2 - 600 В действующее
90,00 - 999,9 Гц	0,1 Гц
0,900 - 9,999 кГц	0,001 кГц					0,4 - 600 В действующее
9,00 - 99,99 кГц	0,01 кГц					0,8 - 600 В действующее
Емкость
Диапазон	Разрешение	Точность				Напряжение защиты входа
10 нФ	0,01 нФ	2+10^*1				1000 В действующее
100 нФ	0,1 нФ	2+5
1 мкФ	0,001 мкФ
10 мкФ	0,01 мкФ
100 мкФ	0,1 мкФ	3+5
1000 мкФ	1 мкФ
^*1: Для диапазона 10 нФ...1 мкФ точность после калибровки нуля.
Проверка диода
Диапазон	Разрешение	Точность		Ток испытания (Vf = 0,6 В)	Напряжение разомкнутой цепи	Напряжение защиты входа
2 В	0,001 В	1+2		Приблизительно 0,5 мA	< 3,5 В	1000 В действующее
Контроль непрерывности
Диапазон	Разрешение	Точность		Ток испытания (Vf = 0,6 В)	Напряжение разомкнутой цепи	Напряжение защиты входа
600	0,1	Зуммер при 50 + 30 Ом или меньше		Приблизительно 1,2 мA	< 3,5 В	1000 В действующее
Измерение температуры
Диапазон	Разрешение	Точность				Напряжение защиты входа
-50 - 600 °C	0,1 °C	2+2°C				1000 В действующее
Датчик температуры: термопара типа K (опция)
