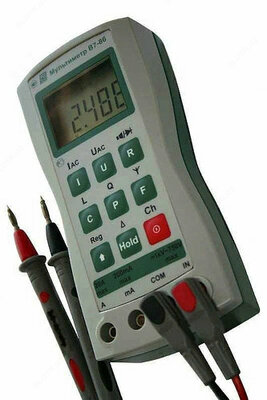

B7-86/2 — мультиметр для жестких условий эксплуатации

Product description

Описание мультиметра для жестких условий эксплуатации B7-86/2:

Мультиметр для жестких условий эксплуатации B7-86/2 предназначен для измерения напряжения и силы постоянного и переменного токов, сопротивления постоянному току, частоты, электрической ёмкости, индуктивности, активной и реактивной мощности.

Применяется при настройке и ремонте электрорадиотехнических устройств в лабораторных и полевых условиях.

Эргономичный корпус, обладающий защитой класса IP-68, позволяет прибору работать в жестких условиях эксплуатации. Мультиметр остается работоспособным после погружения в воду на глубину 1 м и падения с высоты 0,75 м. На лицевой стороне корпуса расположен большой жидкокристаллический индикатор и пленочная клавиатура.

Новый мультиметр способен измерять напряжение и силу постоянного тока, среднеквадратичное значение напряжения и силы переменного тока ("True-RMS"), сопротивление постоянному току, частоту, электрическую емкость, а также индуктивность, активную и реактивную мощность.

В приборе реализован автоматический выбор пределов измерения, возможность удержания на дисплее минимального, текущего или максимального значения. Функция относительных измерений позволяет измерять разность величин в абсолютных единицах или вычислять отношение в процентах. Результаты измерений могут быть сохранены во внутренней энергонезависимой памяти. Питание прибора может осуществляться как от незаряжаемых, так и от аккумуляторных элементов.

Прибор в исполнении В7-86/2 дополнительно к аккумуляторной батарее и сетевому адаптеру может поставляться с беспроводным интерфейсом для связи с персональным компьютером. Дальность связи составляет 5 - 10 метров.

Технические характеристики мультиметра для жестких условий эксплуатации B7-86/2:

Диапазон измеряемых величин	Пределы измерения	Предел допускаемой основной погрешности, ±
Напряжение постоянного тока U
От 10^-5 до 10³ В	200 мВ	0,2 % от Uх+0,03 мВ
	2 В, 20 В, 200 В	0,05 % от Uх+0,005 % от Uп
	1000 В	0,3 % от Uх+0,5 В
Напряжение переменного тока U~ частотой от 20 Гц до 1 кГц
От 2×10^-2 до 750 В	200 мВ	0,5 % от Uх+0,5 мВ
	2 В	0,3 % от Uх+2 мВ
	20В	0,3 % от Uх+0,05% от Uп
	200 В	0,4 % от Uх+0,1 В
	750 В	0,5 % от Uх+1 В
Напряжение переменного тока U~ частотой от 1 до 10 кГц
От 2× 10^-2 до 750 В	200 мВ	1,0 % от Uх+1 мВ
	2 В	0,6 % от Uх+5 мВ
	20 В	0,6 % от Uх+20 мВ
	200 В	1,8 % от Uх+0,2В
	750 В	1,0 % от Uх+1 В
Напряжение переменного тока U~ частотой от 10 до 20 кГц
От 2× 10^-2 до 750 В	200 мВ	1,0 % от Uх+1 мВ
	2 В	0,6 % от Uх+5 мВ
	20 В	0,6 % от Uх+20 мВ
	200 В	1,8 % от Uх+0,2В
	750 В	Не нормируется
Напряжение переменного тока U~ частотой от 20 до 100 кГц
От 2× 10^-2 до 750 В	200 мВ	2,0 % от Uх+2 мВ
	2 В, 20 В	1,5 % от Uх+1,0 % от Uп
	200 В	2,5 % от Uх+0,2 В
	750 В	Не нормируется
Сопротивление постоянному току R
От 10^-5 до 2×10³ кОм	200 Ом	0,35 % от Rх+0,1 Ом
	2 кОм	0,2 % от Rх+0,1 Ом
	20 кОм, 200 кОм	0,1 % от Rх+0,025 % от Rп
	2 МОм	0,3 % от Rх+1 кОм
Сила постоянного тока I–
От 10^-5 до 2×10⁴ мА	200 мкА	1,0 % от Iх+1 мкА
	2 мA	0,3 % от Iх+3 мкА
	20 мA, 200 мA	0,1 % от Iх +0,05% от Iп
	2000 мА	0,1 % от Iх +1 мА
	20 А	0,4 % от Iх+0,02
Сила переменного тока I~ частотой от 20 Гц до 1кГц
От 2х10^-1 до 2×10⁴ мА	2 мА	0,5 % от Iх+1 мкА
	20 мА	0,5 % от Iх+5 мкА
	200 мА	0,3 % от Iх+0,1 мА
	2000 мА	0,3 % от Iх+1 мА
	20 А	1 % от Iх+0,2 А
Полная мощность S переменного тока частотой от 40 до 100 Гц
От 10^-4 до 2×102 кВ·А	2 кВ·А	Не нормируется
От 10^-4 до 2×102 кВ·А	20 кВ·А	Не нормируется
Реактивная мощность Q переменного тока частотой от 40 до 100 Гц
От 10^-4 до 2×10² квар	2 квар	Не нормируется
От 10^-4 до 2×10² квар	20 квар	Не нормируется
Активная мощность тока P
От 10^-4 до 2×10² кВт	2 кВт	Не нормируется
От 10^-4 до 2×10² кВт	20 кВт	Не нормируется
cosф переменного тока частотой от 40 до 100 Гц
От 0 до 1	1	Не нормируется
Частота переменного тока, F, напряжением от 0,5 до 5 В
От 1 до 2×10⁶ Гц	20 Гц,200 Гц,2кГц, 20 кГц,200 кГц,2 МГц	0,05 %
Ёмкость, C
Индуктивность, L	200 пФ, 2000 пФ, 20000 пФ,0,2 мкФ, 2 мкФ, 20 мкФ, 200 мкФ, 2000 мкФ	2 % от Cх +1,5% от Cп Не нормируется
Индуктивность, L
От 10^-2 до 2×10⁴ мкГн	2 мГн,20 мГн, 200 мГн	3 % от Lх+1,0% от Lп
Тест p-n перехода
От 0 до 1 В		1%
Общие характеристики
Температура окружающего воздуха		от -10°С до +50°С
Относительная влажность		100% при температуре +35°С
Источник питания		2 элемента типоразмера АА (аккум.)
Габаритные размеры, мм		78х160х36,5
Масса прибора, кг		не более 0,65

Комплект поставки B7-86/2

№	Наименование	Количество
1	Мультиметр для жестких условий эксплуатации B7-86/2	1
2	Кабель (Чёрный)	1
3	Кабель (Красный)	1
4	Вставка плавкая ВП2Б-1В 3,15 А 250 В	1
5	Щуп игольчатый	2
6	Футляр	1
7	Аккумулятор типоразмера АА 1,2 В	2
8	Источник питания (для зарядки АКБ)	1
9	USB приемо-передатчик (интерфейс IEEE 802.15.4)	1
10	Носитель данных CD (программа v7-86.exe)	1
11	Руководство по эксплуатации	1
12	Формуляр	1
