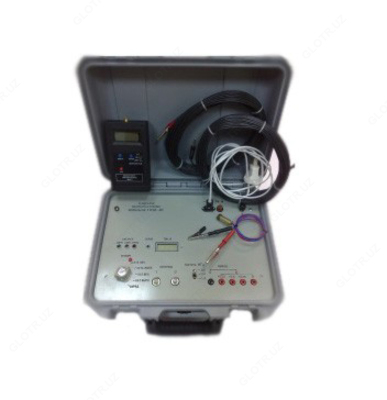

ИКП-1 — комплекс измерительный для измерения параметров импульсных электромагнитных помех

Product description

Назначение измерительного комплекса ИКП-1:

Комплекс ИКП-1 предназначен для измерения параметров импульсных электромагнитных помех в цепях РЗиА и АСУ ТП с целью определения качества выполнения заземляющего устройства. Входящий в состав комплекса генератор высокочастотных импульсов ГВЧИ предназначен для работы в качестве переносного источника импульсов напряжения с заданными амплитудно-временными параметрами, а импульсный вольтметр ВИ – для измерения максимальной величины напряжения в цепях заземления при воздействии апериодических импульсов.

Технические характеристики ГВЧИ :

Параметр	Значение
Форма генерируемого импульса напряжения в режиме холостого хода	затухающие колебания
Частота генерируемого импульса напряжения в режиме холостого хода, МГц	0,5±0,05; 1±0,1; 2±0,2
Частота следования генерируемого импульса напряжения в режиме холостого хода, Гц	10±2
Максимальная амплитуда генерируемого импульса напряжения в режиме холостого хода, В При питании от сети при частоте: 0,5 МГц 1 МГц 2 МГц При питании от автономного блока при частоте: 0,5 МГц 1 МГц 2 МГц	900 ± 100 900 ± 100 800 ± 100 900 ± 200 900 ± 200 800 ± 200
Диапазоны измерения амплитуды генерируемого тока, А 0,5 МГц 1 МГц 2 МГц	от 0,5 до 10 от 0,5 до 8 от 0,5 до 5
Предел допускаемого значения относительной погрешности измерения амплитуды импульсов тока, %	15
Диапазоны измерения амплитуды импульсов напряжения, В 1 диапазон (5) 2 диапазон (50) 3 диапазон (200)	от 0,5 до 5 от 5 до 50 от 50 до 200
Предел допускаемого значения относительной погрешности измерения амплитуды импульсов напряжения, %	10

Вольтметр импульсный типа ВИ представляет собой пик-индикатор, предназначенный для измерения максимальной величины напряжения в цепях заземления при воздействии апериодических импульсов тока.

Технические характеристики Вольтметра импульсного ВИ:

Параметр	Значение
Диапазоны измеряемых напряжений, В	1 - 5, 5-50, 50-550
Полярность измеряемых величин	положительная
Габаритные размеры, мм	165х75х55
Масса, кг	0,6
Напряжение питания, В	±9
Рабочие условия эксплуатации: температура окружающего воздуха -10°..... +35° С; относительная влажность воздуха до 80 % при температуре 25° С; атмосферное давление 630-780 мм.рт.ст.
