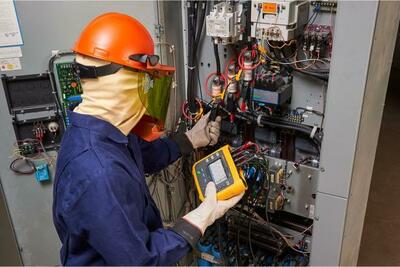

Fluke 1736 — регистратор качества электроэнергии для трехфазной сети

Product description

Назначение регистратора качества электроэнергии для трехфазной сети Fluke 1736:

Трехфазный регистратор потребляемой мощности Fluke 1736, совместимый с мобильным приложением Fluke Connect® и программой для настольного компьютера, предоставит вам все данные, необходимые для принятия критических решений относительно качества электроэнергии в реальном времени.

Лучший тестовый инструмент для энергетических исследований и регистрации показателей качества электроэнергии, Fluke 1736 автоматически получает и регистрирует более 500 параметров качества электроэнергии, обеспечивая лучший обзор данных, необходимых для оптимизации надежности и экономичности системы.

Оптимизированный пользовательский интерфейс, гибкие датчики тока и интеллектуальная функция проверки измерений, которая позволяет уменьшить количество ошибок измерения благодаря цифровой проверке и коррекции типичных ошибок подключения, делают установку проще, чем когда-либо, и уменьшают неопределенность измерения.

Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect®, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени, уменьшая необходимость в защитных средствах, посещениях объекта и контроле.

Вы также можете быстро и легко отобразить график измерений, чтобы выявить проблемы и составить подробные отчеты, с помощью пакета программного обеспечения Fluke Energy Analyze Plus.

Fluke 1736 — это лучший регистратор энергии общего назначения. Если вы ищете регистратор энергии со столь же богатыми возможностями для изучения энергии и более продвинутыми возможностями регистрации качества электроэнергии, Fluke 1738 — это идеальный выбор.

Fluke 1736 выпускается в двух модификациях Fluke 1736/EUS и Fluke 1736/INTL, отличающихся наличием беспроводного интерфейса Fluke Connect® (Fluke 1736/EUS).

Особенности регистратора качества электроэнергии для трехфазной сети Fluke 1736:

Основные измерения: Автоматическое получение и регистрация значений напряжения, тока, мощности, гармоник и связанных с ними значений качества электроэнергии.

Совместимость с Fluke Connect®*: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера.

Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи.

Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В CAT IV / 1000 В CAT III для использования на технологическом входе и ниже по потоку.

Измерение всех трех фаз и нейтрали. С 4 гибкими токоизмерительными датчиками в комплекте.

Подробная регистрация: В приборе может быть сохранено более 20 отдельных сеансов регистрации. Фактически, все измеренные значения автоматически регистрируются, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени.

Обнаружение провалов, выбросов и пусковых токов: Включает в себя снимок сигнала события и RMS профиль высокого разрешения вместе с указанием даты, метки времени и серьезности, чтобы помочь определить потенциальные первопричины проблем качества электроэнергии.

Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим изображением.

Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых пошаговых графических настроек, будьте уверены в правильности подключений благодаря функции интеллектуальной проверки.

Полная настройка в «полевых условиях» на передней панели или в приложении Fluke Connect: нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу.

Прикладное программное обеспечение Energy Analyze Plus: Скачайте и проанализируйте каждую деталь потребления и качества электроэнергии с помощью нашей автоматизированной системы отчетности.

Технические характеристики регистратора качества электроэнергии для трехфазной сети Fluke 1736:

Погрешность
Параметр		Диапазон	Разрешение	Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы)
Напряжение		1000 В	0,1 В	± (0,2 % + 0,01 %)
Ток: прямой ввод	i17xx-flex 1500 12"	150 А	0,1 В	± (1 % + 0,02 %)
		1500 А	1 А
	i17xx-flex 3000 24"	300 А	1 А	± (1 % + 0,03 %)
		3000 А	10 А
	i17xx-flex 6000 36"	600 А	1 А	± (1,5 % + 0,03 %)
		6000 А	10 А
	Клещи i40s-EL	4 А	1 мА	± (0,7 % + 0,02 %)
		20 А	10 мА
Частота		От 42,.5 до 69 Гц	0,01 В	± (0,1 %)
Вспомогательный вход		±10 В постоянного тока	0,1 мВ	± (0,2 % + 0,02 %)
Мин./макс. напряжение		1000 В	0,1 В	± (1 % + 0,1 %)
Ток мин./макс.		Определяется дополнительным оборудованием	Определяется дополнительным оборудованием	± (5 % + 0,2 %)
коэффициент гармоник по напряжению		1000%	0.10%	±0,5
коэффициент гармоник тока		1000%	0.10%	±0,5
Гармоники напряжения с 2 по 50		1000 В	0,1 В	≥ 10 В: ±5 % показаний
				< 10 В: ±0,5 В
Гармоники тока с 2 по 50		Определяется дополнительным оборудованием	Определяется дополнительным оборудованием	≥ 3 % диапазона тока: ±5 % показаний
				≥ 3 % диапазона тока: ±0,15 % показаний
Несимметрия		100%	0.1%	±0,2
Основная неопределенность ± (% от показаний + % диапазона)¹
Параметр	Величина влияния	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150/1500 A	300/3000 A	600/6000 A	4/40 A
Активная мощность P	PF ≥ 0,99	1,2 % + 0,005 %	1,2 % + 0,0075 %	1,7 % + 0,0075 %	1,2 % + 0,005 %
Активная энергия Ea
Полная мощность S	0 ≤ PF ≤ 1	1,2 % + 0,005 %	1,2 % + 0,0075 %	1,7 % + 0,0075 %	1,2 % + 0,005 %
Активная энергия Eap
Реактивная мощность Q	0 ≤ PF ≤ 1	2,5 % от измеренной полной мощности
Реактивная энергия Er
Коэффициент мощности PF	-	±0,025
Коэффициент реактивной мощности
DBF/cosϕ
Дополнительная неопределенность в % диапазона¹	В P-N>250 В	0.02%	0.02%	0.02%	0.02%
¹Диапазон = 1000 В x Iдиапазон Эталонные условия: Окружающая среда: 23 °C ± 5 °C, прибор должен проработать не менее 30 минут, отсутствие внешних электрических/магнитных полей, относительная влажность < 65 % Условия входа: Cosϕ/PF = 1, синусоидальный сигнал f = 50/60 Гц, электропитание 120/230 В ± 10 %. Характеристики тока и напряжения: Входное напряжение 1 фаза: 120/230 В или 3 фазы схема «звезда/треугольник»: 230/400 В Входной ток: I > 10 % от Iдиапазон Первичный проводник с клещами или пояс Роговского в центральном положении Температурный коэффициент Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C
