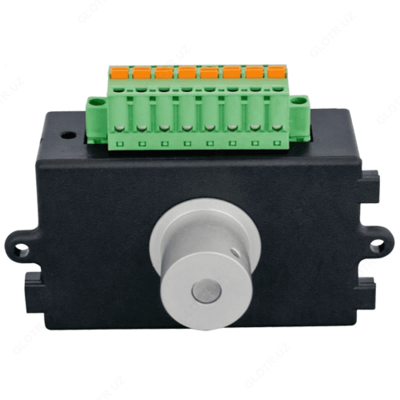

ДП-4 — датчик положения привода

Product description

Назначение датчика положения привода ДП-4:

Датчик ДП-4 используется взамен резистивного датчика и представляет собой электронный датчик угла поворота привода со схемой преобразования сигнала.

ДП-4 имеет различные интерфейсы для вывода значения угла поворота привода:
- интерфейс RS-485 для передачи информации о ступени РПН в системы АСУТП или в указатели положения типа УП 25 в цифровом виде по протоколу MODBUS;
- аналоговый интерфейс «Токовая петля» предназначен для передачи информации о ступени РПН в указатели положения типа УП 25 или системы АСТУ с помощью дополнительных преобразователей;
- аналоговый интерфейс по напряжению для передачи информации о ступени регулирования трансформатора в указатели положения типа УП 2/ УП 22/ УП 23/ УП 25 или системы АСУТП с помощью дополнительных преобразователей. При использовании данного интерфейса ДП-4 может выполнять функцию резистивных датчиков приводов MZ-2, MZ-4, что позволяет использовать его для подключения автоматики защиты и управления трансформатором производства компаний Simens и ABB совместно с отечественными приводами.

Технические характеристики датчика положения привода ДП-4:

Параметр	Значение
Параметр	ДП-2	ДП-3	ДП-3-У	ДП-4	ДП-5
Габаритные размеры, мм	Ø67x107	Ø67x107	Ø67x107	45х88х62	27x88x77
Полный угол поворота	275±15°	360° (без стопора)	360° (без стопора)	-	-
Резистивный выход	+	-	-	-	-
Суммарное сопротивление резистора датчика	100 Ом ± 20%	-	-	-	-
Аналоговый выход по напряжению	-	0-5 В 0-24 В	0-5 В 0-24 В	-	-
Аналоговый выход «Токовая петля»	-	0-20мА 0-5 мА 4-20 мА	0-20мА 0-5 мА 4-20 мА	-	-
Цифровой выход RS-485	-	Протокол MODBUS	Протокол MODBUS	Протокол MODBUS	-
BCD-выход	-	-	-	+
Совместимые указатели	УП 2, УП 22, УП 23, УП 25	УП2, УП 23, УП 25, УП 4, УП 41	УП2, УП 23, УП 25, УП 4, УП 41	УП 2, УП 22, УП 23, УП 25,	УП 25
Приводы	ПДП-1, ПДП-4, ПДП-4У, РНОА, РНОА-110, РНОА-220, РНТ-13, РНТ-18, РНТ-20, РНТ-20А, МА-1, МАК-1, МАК-1/49, ЗРНОА-110/1000, ПМ-2М, ПБВ			МЗ-2, МЗ-3, МЗ-4	EM-1, СМА-7, СМА-9, SHM, MR, ED
Полный угол поворота	2750 ± 15°	3600 без стопора	3600 без стопора	-
Точность определения угла поворота	-	ДП-3 ± 2° ДП-3/2 ± 1°	± 1°	± 1°	-
Напряжение питания	-	5 В / 24 В ± 5%	5 В / 12 В ± 5%	5 В / 24 В ± 5%	5 В / 24 В ± 5%
Срок службы, не менее	15 лет

Комплект поставки ДП-4

№ Наименование Количество

1 Датчик положения привода ДП-4 1

2 Руководство по эксплуатации 1

3 Паспорт 1

Show all
