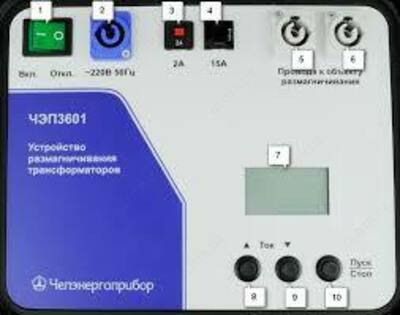

ЧЭП3601 — устройство размагничивания трансформаторов

Product description

Назначение устройства размагничивания трансформаторов ЧЭП3601:

Перед проведением опыта холостого хода по п. 6.2 ГОСТ3484.1 при диагностике трансформатора, находящегося в эксплуатации, необходимо размагнитить его магнитопровод от остаточного намагничивания, возникающего вследствие внезапного сброса питающего напряжения (отключение трансформатора от сети) и обрыва тока при его переходе не через ноль. Для этого оптимально подойдет прибор ЧЭП3601, предназначенный специально для этих целей.

Кроме того, в комплексе с миллиомметром ТРОМ-1 они составляют завершенный комплекс по диагностике трансформатора на предмет соответствия сопротивления его обмоток заданным нормам, поскольку позволяет размагнитить трансформатор после измерения сопротивлений его обмоток постоянным током.

Функции устройства размагничивания трансформаторов ЧЭП3601:
- Размагничивание трансформаторов любой мощности.
Особенности устройства размагничивания трансформаторов ЧЭП3601:
- Малая масса и габариты прибора;
- Быстрое размагничивание трансформаторов большой мощности;
- Работа от сети переменного тока 220 В, 50 Гц.

Технические характеристики устройства размагничивания трансформаторов ЧЭП3601:

Параметр	Значение
Диапазон начального значения тока размагничивания	1...15 А
Время готовности к работе после включения питания, не более	5 с
Питание прибора от однофазной сети переменного тока: - частота, Гц - напряжение, В - потребляемая мощность, ВА	49 – 51 220±20 не более 3000
Масса без принадлежностей, кг	не более 2
Габаритные размеры, мм	300х250х120
Средний срок службы, лет	не менее 10
Средняя наработка на отказ, ч	не менее 5000

Комплект поставки ЧЭП3601

№	Наименование	Количество
1	Устройство размагничивания трансформаторов ЧЭП3601	1
2	Соединительные провода длиной 12 м с зажимами типа "крокодил"	2

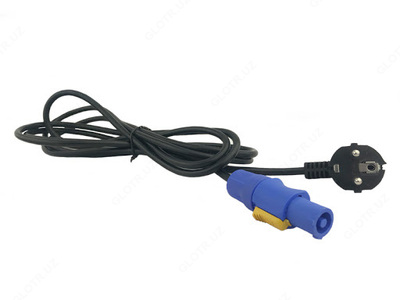

3	Провод питания от сети 220 В 50 Гц	1
4	Руководство по эксплуатации и паспорт	1
5	Кейс для принадлежностей	1
