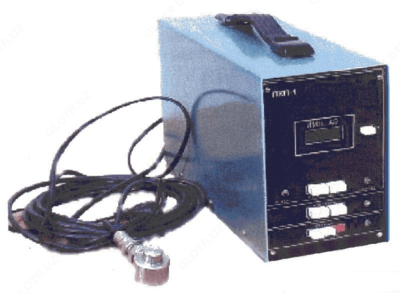

ПКП-1 — прибор акустико-эмиссионного контроля механического состояния фарфоровых покрышек высоковольтных выключателей

Product description

Назначение прибора ПКП-1:

Прибор ПКП-1 применяется при контроле механического состояния отдельно взятых фарфоровых неармированных покрышек высоковольтных воздушных и армированных покрышек маломасляных выключателей. Применение рекомендовано «Методическими указаниями по контролю механического состояния фарфоровых опорно-стержневых изоляторов разъединителей 110 кВ и выше и фарфоровых покрышек высоковольтных воздушных и масляных выключателей в условиях эксплуатации» от 31.12.2004 г.

Основные функции прибора ПКП-1:
- Преобразование акустических колебаний поверхности изолятора в электрические сигналы, их обработка и индикация величины текущей АЭ активности (число импульсов в единицу времени при возрастающем нагружении изолятора);
- Замер суммы АЭ импульсов при постоянной нагрузке;
- Формирование выходных сигналов «НОРМА» и «ДЕФЕКТ» по результатам измерений суммы АЭ импульсов при постоянной испытательной нагрузке.
Основные технические решения защищены патентом Российской Федерации. Вместе с прибором поставляется методика контроля технического состояния фарфоровых покрышек воздушных и масляных выключателей.

Дополнительно возможна поставка устройства УГН-1 для осуществления гидравлического нагружения фарфоровых покрышек.

Технические характеристики прибора ПКП-1:

Параметр	Значения
Номинальная частота регистрируемых АЭ колебаний, кГц	150
Максимальная сумма АЭ импульсов, регистрируемая на табло	999
Период отсчета активности АЭ, с	1
Длительность замера суммы АЭ импульсов, с	10
Коэффициент пересчета АЭ импульсов	1; 10
Мощность потребления, не более, ВА	25
Питание, В: - от встроенного источника - от сети переменного тока 50 Гц	12,6 220
Габаритные размеры АЭ датчика, мм (не более)	30 х 30 х 50
Масса АЭ датчика, не более, кг	0,2
Габаритные размеры блока измерения и индикации, мм (не более)	120 х 240 х 350
Масса блока измерения и индикации, кг (не более)	3,0

Прибор ПКП-1 обладает возможностью самоконтроля работоспособности, конструктивно выполнен в виде отдельных блоков (датчик для съема АЭ сигнала и блока измерения и индикации), соединенных кабелем.

Комплект поставки ПКП-1

Наименование	Количество
Датчик для съема АЭ сигнала	1
Блок измерения и индикации	1
Соединительный кабель	1
Руководство по эксплуатации	1
Методика контроля технического состояния фарфоровых покрышек воздушных и масляных выключателей	1
