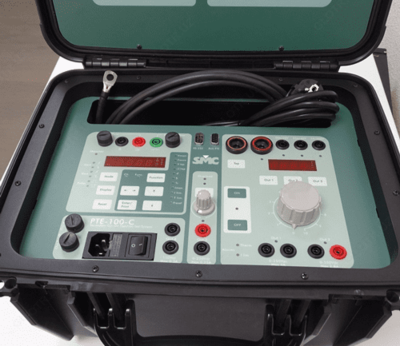

PTE-100-C — универсальный однофазный тестер релейных защит

Product description

Описание универсального однофазного тестера релейных защит PTE-100-C:
PTE-100-C был разработан как мощный, универсальный и надежный инструмент для решения любых задач при тестировании устройств РЗиА.
Выходной канал мощностью 1000 ВА, цифровой хронометр, амперметр, вольтметр, регулируемый канал тока, каналы напряжения AC и DC, вспомогательный канал DC, автоматическая защита от перегрузки и перегрева, компьютерный интерфейс и широкий набор измерительных функций – далеко не полный список инструментов, помещенных в этот компактный, легкий и прочный прибор. Тестеры серии PTE по достоинству оценены профессионалами и успешно эксплуатируются более чем в 65 странах мира.

Особенности универсального однофазного тестера релейных защит PTE-100-C:

Регулируемый выходной АС ток до 0 – 250 А;
Регулируемое выходное АС напряжение 0 – 250 V;
Регулируемое выходное DС напряжение 0 – 350 V;
Вспомогательный источник DC напряжения 0 – 250 V4;
Хронометр с разрешением 0,001 сек;
Функция ограничения максимального выходного тока;
Функция предварительной настройки выходного тока;
Размеры: 308 х 385 х 253 мм;
Защита IP67: пыленепроницаемый, погружение в воду до 1 м;
Вес: 15,6 кг.

Применение универсального однофазного тестера релейных защит PTE-100-C:

Все типы однофазных реле;
Выключатели МСВ с двумя и более полюсами;
Построение кривых намагничивания, снятие ВАХ трансформаторов тока;
Испытание первичных цепей током 250 А;
Трехфазные реле в комбинации с другим оборудованием EuroSMC или пофазно.

IEEE	Тип реле	PTE-100-C	PTE-100-C PRO
2	Реле времени
21	Дистанционная защита
24	Реле напряжения / частоты
25	Реле синхронизирующее
27	Реле пониженного напряжения AC/DC
32	Реле направленного действия мощности
37/76	Реле максимального/минимального напряжения DC
40	Защита от перевозбуждения
46	Защита от обратной последовательности фазы
46N	Реле максимального тока отрицательной последовательности
47	Защита от обратной последовательности фазы напряжения
49	Тепловая защита
50	Реле максимального тока
51	Реле перегрузки АС
59	Реле перенапряжения
64	Защита от замыкания на землю
67	Реле направленного действия максимального тока
67N	Максимальная токовая направленная защита от замыканий на землю
78	Реле, срабатывающее при заданном значении угла между напряжениями двух систем, токами двух систем или током и напряжением
79	Автоматическое повторное включение (АПВ)
81	Защита от повышения/понижения частоты
82	DC АПВ
91	Реле направленного напряжения
92	Реле направленного напряжения и мощности
94	Реле отключения
