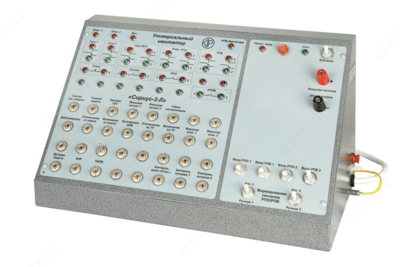

ИМИТАТОР — комплект для проверки устройств серии «Сириус», «Сириус-2», «Орион» - базовая комплектация

Product description

Назначение устройства ИМИТАТОР:

Устройство ИМИТАТОР предназначено для проверки функционирования микропроцессорных защит серии «Сириус» совместно с проверочными устройствами, например, «Нептун», «Уран», «Ретом» или другими аналогичными, вырабатывающими переменный ток и напряжение, необходимые для проверки входных аналоговых цепей МП защит.

Область применения устройства ИМИТАТОР:

ИМИТАТОР предназначен для применения в лабораторных условиях. С его помощью можно проверить работоспособность следующих устройств:
- Сириус-2-Л
- Сириус-2-МЛ
- Сириус-Мвк
- Сириус-2-М
- Сириус-2-С
- Сириус-21-С
- Сириус-2-В
- Сириус-Д
- Сириус-ДД
- Сириус-В
- Сириус-21-Д
- Сириус-С
- Сириус-СП
- Сириус-ПЭ
- Сириус-ДЗ-35
- Сириус-ТН
- Сириус-УВ
- Сириус-Т
- Сириус-Т3
- РНМ-1
- Сириус-ААРТ
- Орион-2
- Орион-М
- Орион-РТЗ
- Сириус-ЦС
- Сириус-ГС
- Сириус-АЧР
- Сириус-2-АЧР
- Сириус-21-Л
- Сириус-Л
- Сириус-МЛ
- Сириус-3-ЛВ-02
- Сириус-3-ЛВ-03
- Сириус-3-СВ
- Сириус-3-УВ
- Сириус-ОЗЗ
- Сириус-ПА
- ИМФ-1Р
- ИМФ-3Р
Также ИМИТАТОР можно использовать для проверки других устройств РЗА при применении дополнительных соединительных кабелей.
По условиям эксплуатации ИМИТАТОР удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с расширенным температурным диапазоном рабочих температур от минус 10 до плюс 45 °С.

Выполняемые устройством ИМИТАТОР функции:

Устройство обеспечивает подачу логических входных сигналов на входные контакты устройств защиты серии «Сириус» с управлением от тумблеров с панели управления ИМИТАТОРА.
ИМИТАТОР обеспечивает визуальную проверку срабатывания выходных реле устройства защиты по индикации их состояния при помощи светодиодов на панели управления устройства.
ИМИТАТОР обеспечивает имитацию работы высоковольтного выключателя (выдача сигналов «Вход РПО» и «Вход РПВ») с помощью внутренней релейной схемы как в автоматическом, так и в ручном режимах.

Технические характеристики устройства ИМИТАТОР:

Параметр	Значение
Максимальное количество выходных дискретных сигналов, выдаваемых с помощью тумблеров с панели управления	36
Максимальное количество проверяемых (индицируемых) контактов выходных реле проверяемого устройства с помощью светодиодов на панели управления	35
Напряжение постоянного тока, выдаваемое имитатором на проверяемое устройство защиты, при работе от внутреннего источника, В	180
Напряжение питания, В / Гц	220 / 50
Габаритные размеры имитатора, мм	400x210x200
Масса, кг, не более	6
Потребляемая мощность по цепям питания, Вт, не более	50
Средний срок службы, лет	12
Электрическое сопротивление изоляции между изолированными цепями, не менее, МОм	100
Электрическая прочность изоляции, В	2000

Примечания:

Базовая комплектация предназначена только для проверки устройства «Сириус-2Л».
Для проверки устройств Сириус-3, требуется два устройства ИМИТАТОР.

Комплект поставки ИМИТАТОР

№	Наименование	Количество
1.	Устройство ИМИТАТОР	1
2.	Наклейка-этикетка для проверки Сириус-2-Л	1
3.	Вставка-плавкая ВП-1-1 А	2
4.	Жгут сетевой К-701.01	1
5.	Жгут К-701.11	1
6.	Жгут К-701.22	1
7.	Жгут К-701.23	1
8.	Розетка 2ESDP-4P (для подключения к линии связи)	1
9.	Розетка 2ESDP-6P (для подключения цепей напряжения)	1
10.	Отвертка	1
11.	Руководство по эксплуатации	1
